Мотор 2.0 TFSI серии EA888 Gen3 его болячки в целом и проблемы с наддувом в частности

Статья, как всегда, для специалистов и любителей поглубже капнуть. Поделиться я хочу практическим опытом и теоретическими знаниями, полученными во время «общения» с системами наддува на моторах 2.0 TFSI серии EA888 Gen3, концерна Volkswagen Audi Group.

Немного о самом моторе. Двигатель 2.0 TFSI серии EA888 Gen3 — это один из самых известных и массовых бензиновых турбомоторов концерна Volkswagen AG. Придя на смену проблемным предшественникам, третье поколение стало настоящей «работой над ошибками» и завоевало репутацию надежного, технологичного и очень «тюнинг-дружелюбного» агрегата.

📊 Технические характеристики

Двигатели 2.0 TFSI семейства EA888 Gen3 (третьего поколения) начали выпускаться в 2012 году и пришли на смену моторам второго поколения (CAE, CDN, CCZ). Они представляют собой рядные 4-цилиндровые 16-клапанные агрегаты с турбонаддувом, системой комбинированного впрыска топлива и цепным приводом ГРМ. Характеристики варьируются в зависимости от модификации, но в целом выглядят следующим образом:

• Тип двигателя: рядный, 4-цилиндровый, 16-клапанный (DOHC), с турбонаддувом.
• Рабочий объем: 1984 см³.
• Диаметр цилиндра и ход поршня: 82,5 мм × 92,8 мм.
• Материал блока цилиндров: чугун.
• Система питания: комбинированная — непосредственный впрыск (FSI) + распределенный впрыск во впускной коллектор (MPI).
• Привод ГРМ: цепной.
• Экологический стандарт: Евро-6.
• Мощность: варьируется от 132 кВт (180 л.с.) до 169 кВт (230 л.с.) и выше для спортивных версий.
• Крутящий момент: от 280 Н·м., до 370 Н·м. в зависимости от модификации.

⚙️ Устройство и ключевые технологии

Gen3 стал глубокой модернизацией предыдущего поколения, а не просто доработанной версией. Основные изменения были направлены на повышение надежности, снижение веса и улучшение топливной эффективности.

• Облегченный блок цилиндров: конструкторам удалось снизить массу двигателя за счет применения более тонких стенок блока цилиндров — 3 мм против 3,5 мм у Gen2. Также были модернизированы коленчатый вал, шатуны и поршни, а диаметр шеек коленчатого вала был уменьшен до 52 мм.
• Головка блока с интегрированным выпускным коллектором: одно из ключевых новшеств третьего поколения — выпускной коллектор, встроенный непосредственно в головку блока цилиндров. Это решение преследует сразу несколько целей:
  • В разы ускоряет прогрев двигателя до рабочей температуры, так как горячие выхлопные газы быстрее нагревают охлаждающую жидкость.
  • Снижает температуру отработавших газов на входе в турбину, что уменьшает нагрузку на нее и продлевает срок службы.
  • Делает конструкцию более компактной. Для эффективного охлаждения этого теплонагруженного узла была разработана новая, более производительная система циркуляции охлаждающей жидкости.
• Комбинированная система впрыска (FSI + MPI): на Gen3 впервые была применена система с двумя рядами форсунок: непосредственного впрыска (в цилиндры) и распределенного (во впускной коллектор). Такая схема, известная как MPI+FSI, позволяет сочетать преимущества обоих типов: на малых нагрузках и при запуске работают MPI-форсунки, снижая расход топлива и предотвращая образование нагара на впускных клапанах, а при высоких нагрузках подключается непосредственный впрыск, обеспечивая максимальную производительность.
• Система изменения фаз газораспределения и AVS: головка блока цилиндров оснащается фазовращателями на обоих распределительных валах. На выпускном распредвалу также установлена система Audi Valvelift System (AVS), которая отвечает за регулировку высоты подъема клапанов и срабатывает на 3100 об/мин. Это позволяет оптимизировать наполнение цилиндров во всем диапазоне оборотов и улучшить динамику.
• Турбонаддув и управление: на большинство базовых модификаций 2.0 TSI EA888 Gen3 устанавливается турбокомпрессор IHI IS20, способный создавать избыточное давление до 1,4 бар. В отличие от предшественников, здесь применяется электронная регулировка давления наддува (вестгейт), что обеспечивает более точное и быстрое управление турбиной.

🚗 Применяемость

Благодаря своей универсальности, двигатели 2.0 TFSI EA888 Gen3 устанавливались на широчайший спектр моделей концерна Volkswagen Group, как с поперечным, так и с продольным расположением двигателя.

• Audi: A3, A4, A5, A6, Q5, TT.
• Volkswagen: Golf VII GTI, Jetta GLI, Passat B8, Tiguan, Arteon.
• Skoda: Octavia A7 (включая версию RS), Superb III, Kodiaq.
• SEAT: Leon Cupra.

🛠️ Основные модификации (буквенные коды)

Существует множество модификаций двигателя. Вот некоторые из наиболее распространенных:

• CHHA (230 л.с.): базовая первоначальная модификация двигателя 2.0 TSI семейства EA888 gen3.
• CHHB (220 л.с.): аналог CHHA с уменьшенной мощностью до 220 л.с., отличие только в настройке ЭБУ.
• CXCA/CXCB: американские версии CHHA и CHHB мощностью около 210-220 л.с., устанавливались, например, на Golf VII GTI для рынка США.
• CNCD: мощная версия для рынка РФ и Европы, устанавливалась на многие модели Skoda и Volkswagen.
• CZPA: более новая модификация, встречающаяся в том числе на Skoda Kodiaq.

🔧 Типичные проблемы и надежность

Несмотря на общую надежность и технологичность, двигатель EA888 Gen3, как и любой современный агрегат, имеет ряд конструктивных особенностей и «детских болезней», о которых стоит знать.

• Повышенный расход масла: хотя Gen3 значительно менее подвержен «масложору», чем его предшественники, проблема полностью не исчезла. Повышенный расход масла может быть вызван закоксовкой маслосъемных колец или неисправностью клапана PCV (системы вентиляции картера).
• Нагар на впускных клапанах: несмотря на наличие распределенного впрыска MPI, который призван омывать впускные клапана топливом и предотвращать нагар, на практике это не всегда работает идеально. Чистка впускных клапанов от нагара на пробегах 60-100 тыс. км — довольно распространенная процедура.
• Течь помпы и модуля термостата: пластиковый корпус водяного насоса и модуля термостата является слабым местом. Со временем он может деформироваться и давать течь охлаждающей жидкости. Проблема настолько распространена, что стала «визитной карточкой» мотора.
• Клапан PCV (вентиляции картерных газов): встроенный в клапанную крышку клапан PCV имеет ограниченный ресурс. Его неисправность приводит к подсосу нестабильной работе мотора и все тому же повышенному расходу масла.
• Цепь ГРМ и натяжитель: это больной вопрос двигателей первого и второго поколений. В Gen3 проблема растяжения цепи и выхода из строя натяжителя хоть и решена кардинально, но полностью не исключена. Цепь может начать шуметь на больших пробегах (свыше 120-150 тыс. км), а сам натяжитель на моторах 2013-2016 годов рекомендуется заменить на модернизированный.

Ну и теперь подробно о проблемах с наддувом, их причинах возникновения и способах устранения.

🧐 Почему падает давление: 6 главных причин

Проблемы с наддувом редко бывают вызваны выходом из строя самой турбины. Как правило, корень зла кроется в элементах системы управления ею.

⚙️ 1. Неисправность актуатора турбины (Wastegate Actuator)

Это, пожалуй, самая распространенная и характерная «болезнь» для двигателей EA888 Gen3. Актуатор — это электронный механизм, управляющий заслонкой перепуска выхлопных газов для точной регулировки давления наддува.

• Причина поломки: внутри привода актуатора находится пластиковая шестерня, которая со временем трескается и разрушается из-за постоянных термических и механических нагрузок.
• Симптомы: потеря мощности, «троение» двигателя, горящий индикатор Check Engine. На панели может загораться символ спирали или EPC (электронная система управления мощностью). Диагностика показывает ошибку P2563 или сигнал о невероятном положении регулятора наддува.
• Решение: простая замена старого актуатора новым (артикул 06L145612K для некоторых версий) с последующей обязательной адаптацией. Ремонт возможен, но не всегда, обычно более понятно после вскрытия.

2. Износ или заклинивание дросселя актуатора

• Причина поломки: коррозия механизма или естественный износ из-за высокой термонагруженности узла.
• Симптомы: ровно такие, как при неисправности актуатора. Если клинит в открытом положении, то турбина недодувает, если в закрытом, то передувает. Если изношен механизм, то актуатор не может выставить корректный наддув, плюс могут подтравливать выхлопные газы через увеличенное сечение механизма дросселя.
• Решение: ремонт дросселя или замена корпуса турбины на новый.

🌬️ 3. Разрыв мембраны перепускного клапана N249 (Diverter Valve)

Клапан N249 сбрасывает избыточное давление наддува при закрытии дроссельной заслонки, защищая турбину от помпажа.

• Причина поломки: мембрана клапана со временем дубеет и рвется из-за высоких температур и давления. Особенно это актуально для чипованных авто.
• Симптомы: провалы при разгоне, потеря мощности, характерный шипящий звук из-под капота, ошибки P0299 (недостаточный наддув) или P2261.
• Решение: замена на усиленный апгрейд с металлическим поршнем (например, GFB DV+), который намного надежнее стоковой мембраны.

💨 4. Утечки наддува (Boost Leaks)

Система наддува находится под постоянным давлением, и малейшая негерметичность приводит к потере воздуха.

• Где искать утечку:
  • Патрубки интеркулера: резиновые соединения со временем теряют эластичность. Решение — установка более жестких силиконовых патрубков.
  • Повреждение интеркулера: камень с дороги может пробить соты радиатора.
  • Клапан N80: клапан продувки адсорбера может не держать давление, стравливая его в систему улавливания паров топлива.

• Симптомы: Свист при разгоне, значительная потеря мощности, повышенный расход топлива, ошибки P0299, P2279.
• Решение: лучший метод поиска — опрессовка системы дымомгенератором.

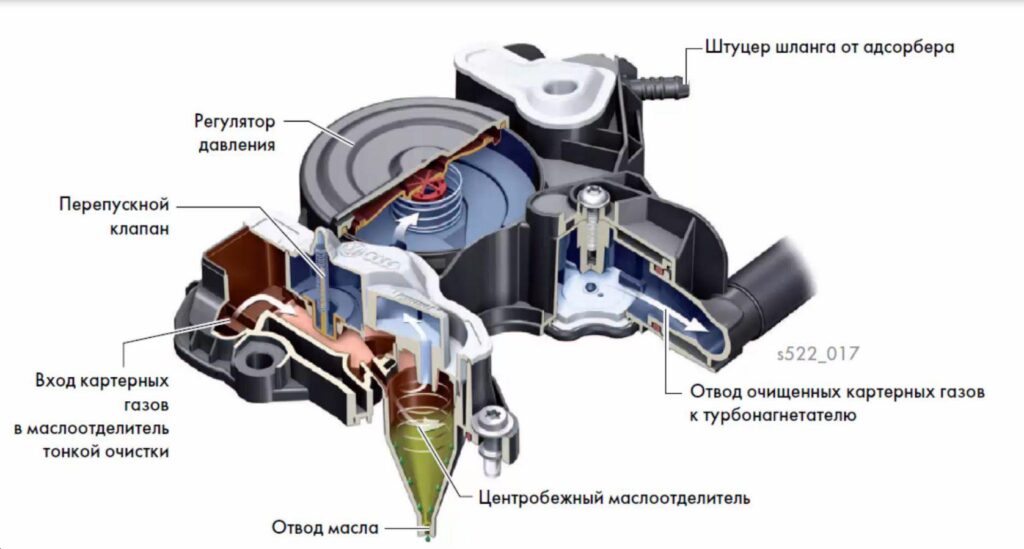

🛢️ 5. Выход из строя системы вентиляции картера (PCV)

Выше, в общих проблемах, я уже писал о Системе вентиляции картера и говорил, что это одно из слабых мест. Так вот, хотя она и не является прямой частью турбонаддува, но сильно влияет на его работу. Она отводит картерные газы во впускной коллектор.

• Причина выхода из строя: внутренняя резиновая мембрана маслоотделителя рвется, и клапан начинает неконтролируемо пропускать воздух.
• Симптомы: нестабильный холостой ход, повышенный расход масла, масляные запотевания на стыках. В запущенных случаях неисправный клапан «PCV» может выдавить сальник коленвала.
• Рекомендация: менять маслоотделитель на оригинальную деталь последней ревизии. Не берите китайские аналоги, они не работают.

🧠 6. Некорректный чип-тюнинг

Стремление увеличить мощность с помощью перепрошивки блока управления (ECU) может выйти боком.

• Проблема: дешевый и агрессивный тюнинг зачастую форсирует турбину до предельных значений, не обеспечивая при этом подачу достаточного количества топлива. Это ведет к опасному обеднению смеси и детонации.
• Последствия: ускоренный износ, разрушение поршней и колец, «отстрел» патрубков наддува.
• Решение: доверять тюнинг только проверенным мастерским с хорошей репутацией и обязательной динамометрической настройкой. Используйте проверенные прошивки.

🩺 Как диагностируют неисправность?

Компьютерная диагностика — первый шаг к решению проблемы, так как она позволяет считать ключевые коды ошибок.

🔧 Что делать, если наддув пропал?

1. Начните с компьютерной диагностики: считайте коды ошибок, чтобы понять, в каком направлении двигаться.
2. Визуальный осмотр: проверьте все видимые патрубки, идущие от турбины к интеркулеру, на наличие трещин, следов масла и неплотного прилегания.
3. Проверьте PCV: на заведенном двигателе откройте крышку маслозаливной горловины. Если двигатель начинает работать с перебоями и сильно «троит», скорее всего, система PCV исправна. Если работа практически не меняется — мембрана порвана.
4. Сделайте дым-тест: самый надежный способ найти даже мельчайшие утечки в системе впуска — это проверка дымогенератором.
5. Обратитесь к специалистам: если самостоятельно найти причину не удалось, лучше сразу поехать в проверенный сервис, специализирующийся на автомобилях VAG.

💰 Стоимость вопроса

Цены варьируются в зависимости от региона, марки авто и сервиса:

• Замена клапана N249 (Diverter Valve): самая бюджетная процедура. Сам усиленный клапан стоит в районе 5–10 тыс. рублей, работа по замене недорогая.
• Адаптация актуатора: если повезло и достаточно только адаптации, можно уложиться в 1–3 тыс. рублей.
• Замена актуатора турбины: цена нового оригинального актуатора — 20–30 тыс. рублей, плюс работа по замене и обязательная адаптация — еще около 3–5 тыс. рублей.
• Замена турбокомпрессора в сборе: самый дорогой сценарий. Стоимость новой оригинальной турбины может составлять от 60–100 тыс. рублей и выше, плюс работа по замене (около 15–20 тыс. рублей). Восстановленная турбина или качественный ремонт обойдутся дешевле, примерно в 2 раза.

💡 Профилактика — залог долгой жизни турбины

Чтобы система наддува служила верой и правдой долгие годы, достаточно соблюдать несколько простых, но важных правил:

• Качественное масло и топливо: используйте масла с допусками VW 504/507 и заправляйтесь только на проверенных АЗС. Меняйте масло не реже чем раз в 7,5–10 тыс. км.
• Дайте турбине остыть: после активной езды, прежде чем заглушить двигатель, дайте ему поработать на холостом ходу 30–60 секунд, чтобы турбина охладилась.
• Прогрев: избегайте высоких нагрузок и резких ускорений, пока двигатель полностью не прогреется.

Вердикт по мотору и наддуву!

Сам двигатель 2.0 TFSI EA888 Gen3, особенно в модификации CHHB, большинством экспертов и владельцев признается надежным, ремонтопригодным и относительно недорогим в обслуживании. При грамотном и своевременном обслуживании (замена масла раз в 7-8 тыс. км, использование качественного бензина и оригинальных расходников) его ресурс до первого капитального ремонта может легко перевалить за 300 000 км. Он также является легендой тюнинга, позволяя форсировать его до 400+ л.с. с минимальными доработками.

Это действительно удачный и сбалансированный силовой агрегат, который прощает мелкие ошибки в эксплуатации, но требует внимания к своим «врожденным» слабостям.

Что касается системы наддува и ее болячек, то тут ничего нового и сами болячки повторяются на многих других моторах и не являются большим сюрпризом!
