Актуатор турбины (wastegate) зачем он нужен, какие бывают неисправности и как их устранить?

Wastegate (от англ. waste — сбрасывать, gate — дверь, заслонка) — это перепускной клапан, который является неотъемлемой частью системы турбонаддува. Его главная задача — регулирование давления наддува.

Принцип работы прост: отработанные газы раскручивают турбину. Чем сильнее поток газов, тем выше давление наддува. Когда это давление достигает заданного производителем предела, wastegate открывается и перенаправляет часть выхлопных газов в обход турбины, напрямую в выпускную систему. Это стабилизирует давление и держит его в заданных параметрах.

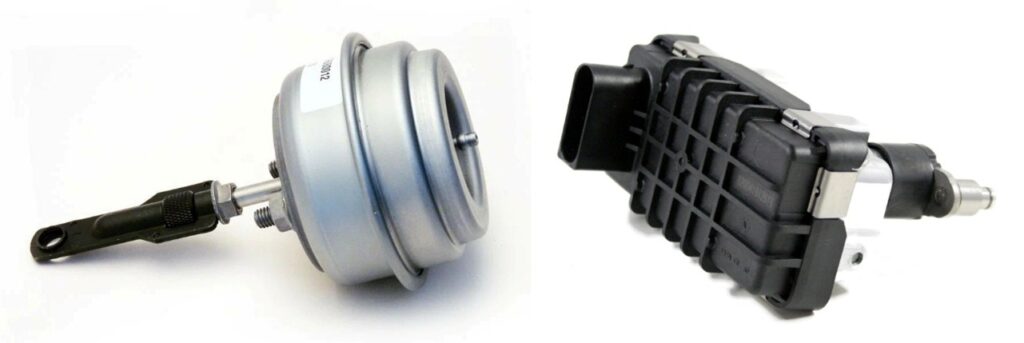

Существует два основных типа клапанов:

Пневматический (вакуумный): управляется за счёт разрежения во впускном коллекторе. Есть модели, которые управляются давлением — как напрямую от компрессорной части турбокомпрессора, так и через электромагнитный клапан (N75). Это более старые и простые конструкции.

Электронный: более современный и точный вариант. Специальный сервопривод (актуатор) напрямую получает сигналы от блока управления двигателем (ECU) и с высокой точностью позиционирует клапан.

🔧 Типичные неисправности wastegate

Хотя конструкция клапана надёжна, он подвержен ряду характерных «болезней»:

Механический износ пары «шток — втулка»: самая распространённая проблема на современных турбинах (часто с пробегом 70–150 тыс. км). Из-за постоянных температурных нагрузок и вибраций со временем появляется люфт в месте соединения штока и направляющей втулки. Иногда износ возникает из-за коррозии.
Заклинивание клапана: тарелка клапана может заклинить в одном положении из-за попадания посторонних частиц, нагара или коррозии, что приводит к постоянному недодуву или передуву турбины.
Неисправности пневматического актуатора: разрыв диафрагмы, ослабление или разрушение пружины в старом типе клапанов.
Неисправности электронного актуатора: выход из строя электродвигателя, датчика положения или электроники сервопривода. Чаще всего на блоках Hella выходит из строя шестерёнчатая пара.
Проблемы с проводкой/вакуумной системой: управляющий сигнал или вакуум могут не доходить до актуатора. Частая причина — перетирание, оплавление или окисление проводов у современных электронных клапанов из-за сильного нагрева под капотом.

🚨 Симптомы неисправности

Заподозрить проблемы с клапаном можно по следующим признакам:

Потеря мощности: автомобиль стал «тупить» при разгоне, особенно ощутимо падение тяги на высоких оборотах. В особо тяжёлых случаях ECU переводит двигатель в аварийный режим с ограничением оборотов, например до 2500 об/мин.
Нестабильная работа и посторонние звуки: двигатель может работать рывками, а из моторного отсека слышны свист, вой, скрежет или стук, особенно при наборе оборотов.
Изменения в выхлопе: из выхлопной трубы может идти чрезмерно чёрный дым (свидетельство переобогащения смеси). Из-за долгой езды с неисправным клапаном может появиться утечка масла из турбины и, как следствие, — сизый дым.
Check Engine и ошибки: загорается индикатор неисправности двигателя. При компьютерной диагностике могут появляться ошибки, такие как P0033 (неисправность в цепи управления), P0039 (проблемы с производительностью привода) или P0299/P0234 (пониженное/повышенное давление наддува).

🔍 Диагностика: с чего начать?

Правильная диагностика поможет точно определить причину и избежать лишних трат.

Компьютерная диагностика: первый и важнейший шаг. Чтение кодов ошибок и, что ещё важнее, просмотр параметров работы турбины в реальном времени (функция логирования) позволяют увидеть реальное и заданное давление наддува.
Визуальный осмотр: нужно внимательно осмотреть все подводящие вакуумные шланги и проводку к актуатору на предмет трещин, обрывов или следов перегрева.
Проверка механической части: проверьте, нет ли люфта в тяге привода клапана. Она не должна болтаться.
Тестирование актуатора:
- Пневматический: подайте разрежение или давление (в зависимости от модели) ручным вакуумным насосом. Актуатор должен плавно перемещать шток и держать разрежение (давление) — значит, диафрагма цела.
- Электронный: с помощью мультиметра проверьте наличие напряжения питания и управляющего сигнала на разъёме. На многих авто также можно провести адаптацию актуатора через диагностический сканер.

🛠️ Ремонт: починка или замена?

Ремонт напрямую зависит от типа неисправности.

Ремонт проводки: часто помогает замена повреждённого участка проводов на термостойкие аналоги, изоляция и использование термостойкой оплётки.
Ремонт пневмоактуатора: теоретически возможен и на некоторые модели мы это делаем, но на практике часто сложен и недолговечен. Обычно проще заменить актуатор целиком.
Ремонт механического износа исполнительного механизма калитки (самый востребованный): мы меняем изношенную втулку и ось на новые, растачивая посадочное место. Для этого изготавливаются специальные ремонтные комплекты из жаропрочных сплавов, не дающих усадку при нагревании (втулка, шток, флажок).
Ремонт электронного актуатора: в зависимости от проблемы меняется шестерёнчатая пара, моторчик, плата управления — всё зависит от того, что конкретно вышло из строя. В большинстве случаев ремонт значительно дешевле покупки нового актуатора.

🚀 Модернизация и тюнинг

Wastegate важен не только для надёжности, но и для увеличения мощности. В тюнинге используются:

Актуаторы с более жёсткой пружиной: позволяют дольше удерживать клапан закрытым и создавать более высокое давление наддува.
Внешний wastegate: монтируется отдельно на выпускном коллекторе. Отличается лучшей стабильностью давления и позволяет точнее контролировать наддув на высоких мощностях.

Wastegate — это «сердце» системы управления турбонаддувом. Выход его из строя может привести к потере мощности, а в некоторых случаях — и к серьёзным повреждениям двигателя.

Самое главное, что нужно запомнить:

Не торопитесь менять или ремонтировать всю турбину при появлении симптомов неисправности. В большинстве случаев проблема кроется именно в актуаторе турбокомпрессора.
Делайте квалифицированную диагностику. Правильный диагноз — залог экономии ваших денег и времени.
Рассмотрите ремонт, а не замену. Профессиональный ремонт актуатора обходится значительно дешевле покупки нового и уж тем более турбокомпрессора целиком, и позволяет восстановить его работоспособность без потери ресурса самого турбокомпрессора.

Если вы заметили описанные выше симптомы, не откладывайте визит на диагностику. Своевременное решение проблемы с актуатором турбокомпрессора поможет сохранить здоровье вашего двигателя и ваши деньги.

Надеюсь, эта статья была полезной. Если у вас остались вопросы, задавайте их в комментариях или звоните!
