Турбокомпрессор с изменяемой геометрией (VGT) на бензиновом и газовом двигателе. Ремонт турбины и в чем нюансы?

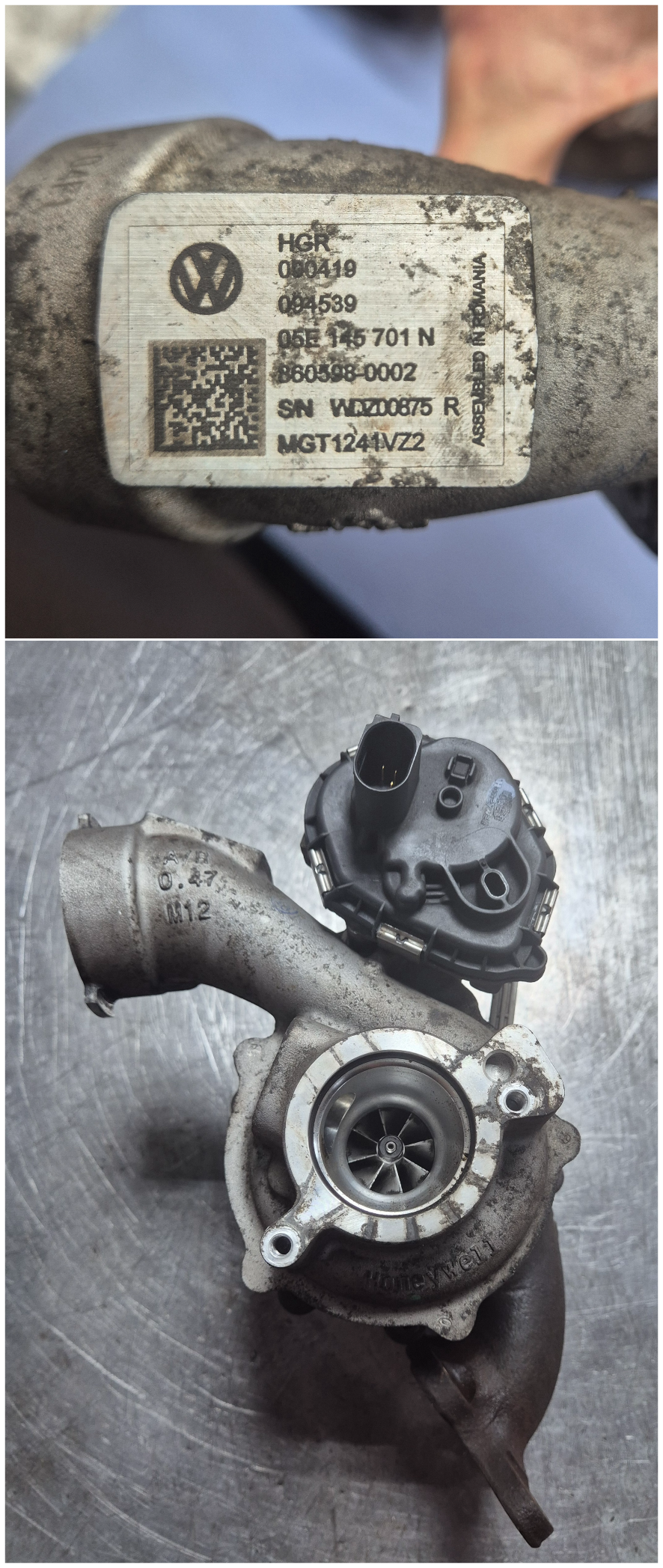

К нам на восстановление пришёл турбокомпрессор с артикулом 05E145701N — это оригинальная деталь концерна Volkswagen, которая устанавливается на автомобили с бензиновым или газовым (CNG) двигателем 1.5 TSI / 1.5 TGI (EA211 evo). В нашем случае — в газовом исполнении. Чем он примечателен? Этот турбокомпрессор оснащён механизмом изменяемой геометрии — да, именно им — на газовом двигателе! На российском рынке это очень редкий экземпляр.

Механизм изменяемой геометрии турбины (VGT/VTG) долгое время не применялся на серийных бензиновых двигателях по одной главной причине — экстремально высокая температура выхлопных газов, которая создавала значительные трудности для существовавших материалов, а также по ряду связанных с этим технических и экономических причин.

🔥 Главная проблема: температура выхлопных газов

Ключевое различие между дизельными и бензиновыми двигателями заключается в температуре отработавших газов.

• Дизель: температура выхлопных газов составляет около 700 °C.• Бензин: температура достигает 1000 °C и может подниматься до 1050 °C.

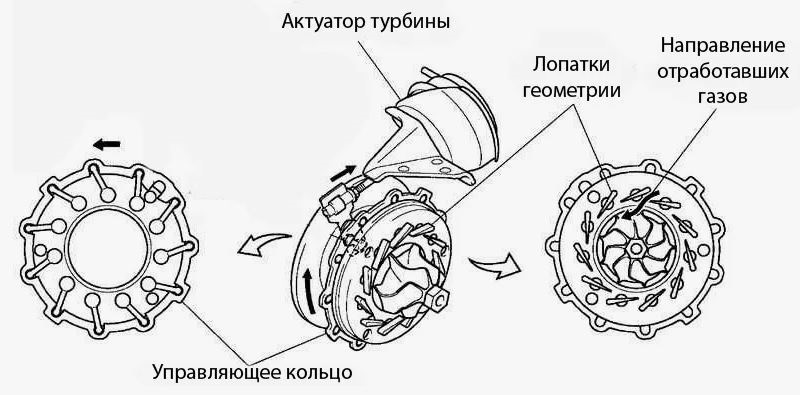

Механизм VGT состоит из подвижных лопаток (лепестков), которые находятся непосредственно в потоке выхлопных газов. При таких температурах тонкие и точные детали механизма из обычных жаропрочных сплавов расширялись, деформировались и в конечном итоге заклинивали, что выводило турбину из строя.

🛠️ Сопутствующие технические и экономические причины

Высокая температура была первопричиной, но она порождала и другие сложности:

• Стоимость и материалы: для работы при 1000 °C требуются экзотические, очень дорогие жаропрочные сплавы (например, на основе никеля, такие как Inconel), что делало турбину VGT слишком дорогой для массового производства.• Сложность и надёжность: сам по себе турбокомпрессор с механизмом VGT сложнее, чем обычный турбокомпрессор с перепускным клапаном (wastegate). Это увеличивает стоимость производства и снижает надёжность, особенно в условиях экстремального нагрева.• Риск калильного зажигания и детонации: VGT может создавать более высокое противодавление на выпуске. Это повышает температуру в цилиндре и увеличивает риск возникновения преждевременного воспламенения (калильного зажигания) или детонации, которые разрушительны для бензинового двигателя.• Отложения и нагар: хотя это более характерно для дизелей, в бензиновых двигателях с непосредственным впрыском (GDI) также образуются отложения (сажа, нагар). Они могут заклинивать подвижные лопатки VGT, нарушая их работу.

🚀 Как проблему решили: современные примеры

Технологический прорыв произошёл благодаря разработке новых материалов и конструктивных решений.

• Пионер: Porsche 911 Turbo (2006). Компания Porsche совместно с BorgWarner стала первым производителем, который серийно применил VTG на бензиновом двигателе. Они использовали сверхжаропрочные материалы, заимствованные из аэрокосмической отрасли, что позволило механизму выдерживать высокие температуры.

• Массовый сегмент — и именно наш случай: Volkswagen 1.5 TSI (с 2017 г.). Компания Volkswagen впервые внедрила VTG в массовом сегменте на двигателе 1.5 TSI EVO. Это стало возможным благодаря дальнейшему совершенствованию конструкции и материалов, а также сочетанию с циклом Миллера, который помогает снизить температуру выхлопных газов, делая условия работы турбины более щадящими.

• Разработки Mitsubishi: компания Mitsubishi Heavy Industries разработала VGT для бензиновых двигателей, рассчитанный на длительную работу при температуре выхлопных газов 950 °C, и начала поставки прототипов автопроизводителям.

💎 Итог

Таким образом, высокая температура выхлопных газов была основным, но не единственным барьером. Она влекла за собой запредельную стоимость материалов, сложность конструкции и риски для самого двигателя. Технология VGT стала доступной для бензиновых двигателей только после появления новых жаропрочных сплавов и конструктивных решений, впервые применённых на Porsche, а затем адаптированных компанией Volkswagen и другими производителями для массового производства, но, как мы видим из практики общения с этими узлами, проблема высоких температур всё равно даёт о себе знать.

Мы много раз говорили о том, что массовое применение механизмов изменяемой геометрии в турбокомпрессорах бензиновых и тем более газовых двигателей не наблюдается, и причиной тому — высокая температура выхлопных газов, которая ведёт к температурным деформациям и, как следствие, к поломке этого механизма.

В нашем случае так и произошло. Сам механизм изменяемой геометрии разрушился именно из-за высоких температур. Что в конечном итоге привело к полному выходу из строя турбины со всеми вытекающими из этого последствиями.
