Помпаж турбокомпрессора, причины возникновения и способы борьбы с ним
Продолжая диалоги о турбонаддуве, решил затронуть такую тему, как помпаж. В нашей практике явление нередкое, в первую очередь потому, что мы собираем достаточно много турбокомпрессоров для спортивных автомобилей, где и гибриды не с первого раза могут встать так, как нужно, и допил делается уже в процессе отладки. Ну а в спорте, как известно, всё работает выше пределов возможностей, но ведь в этом и суть! Кому интересно смотреть на гоночном треке на стоковую Ладу или Chery Tiggo?
Опуская всё бла-бла про то, какая турбина нагруженая и как быстро вращаются её лопатки, перейдём к сути, а именно к резкому, пульсирующему пыхтению или хлопкам, свидетельствующим о помпаже.
1. Что такое помпаж?
Помпаж (от фр. pompage — колебание, пульсация) — это нестабильный, колебательный режим работы компрессора, при котором происходит резкое изменение направления потока воздуха и давления во впускном тракте.
Простыми словами, это срыв потока на лопатках колеса компрессора, когда воздух не может продавиться в двигатель и начинает метаться вперед-назад, вызывая циклические ударные нагрузки. Это явление характерно не только для автомобильных турбин, но и для огромных промышленных нагнетателей, где оно может разрушить многометровые агрегаты практически за секунды.
2. Физика процесса или почему турбина начинает «чихать»
Для понимания помпажа нужно обратиться к компрессорной карте (расходно-напорной характеристике). На графике есть линия, называемая границей помпажа (surge line). Слева от этой линии работа компрессора невозможна без срыва потока.
Помпаж возникает при критическом дисбалансе двух параметров:
- Давление наддува (напора), создаваемое турбиной.
- Массовый расход воздуха, который способен потребить двигатель.
Сценарий возникновения помпажа (классический пример — резкое закрытие дросселя):
- Турбина раскручена, создавая высокое давление (например, 1.5 бара).
- Водитель резко отпускает педаль газа, дроссельная заслонка захлопывается.
- Двигатель перестает потреблять воздух, но турбина по инерции продолжает вращаться и нагнетать его в закрытое пространство впускного коллектора и патрубков.
- Давление резко возрастает сверх меры, а расход воздуха падает почти до нуля (рабочая точка уходит влево за границу помпажа).
- Воздух ударяется о закрытую заслонку и, не имея выхода, резко устремляется назад через вращающееся колесо компрессора.
- Давление падает, колесо снова начинает качать, но, если дроссель все еще закрыт, цикл повторяется с частотой 1–10 Гц.
Этот процесс сопровождается громкими хлопками и вибрацией, так как воздух буквально пытается разорвать корпус.
3. Основные причины возникновения
Причины можно разделить на конструктивные, эксплуатационные и связанные с неисправностями.
А) Конструктивные и настроечные (неправильный подбор)
- Слишком большая турбина на маленьком двигателе (Big Turbo Syndrome). Это самая частая причина при тюнинге. Большое колесо компрессора создает огромное давление на низких оборотах двигателя, но мотор не в силах «проглотить» такой объем воздуха. Рабочая точка смещается в зону помпажа.
- Слишком маленький А/R горячей части (корпуса турбины). Турбина слишком быстро раскручивается, создавая избыточное давление на впуске раньше, чем двигатель готов его принять.
- Узкие или длинные впускные патрубки создают дополнительное сопротивление, способствуя скачкам давления.
Б) Эксплуатационные (действия водителя)
- Резкое закрытие дросселя на высоких оборотах (основная причина на стандартных ДВС). Классическая ситуация на механической коробке передач при переключении.
- Движение внатяг на высокой передаче. Когда двигатель работает на низких оборотах с высокой нагрузкой (например, в горку), дроссель открыт, наддув есть, а расход воздуха через двигатель мал — провоцируется так называемый «дроссельный помпаж».
В) Технические неисправности
- Загрязнение воздушного фильтра (ограничивает приток воздуха на впуск, создавая разрежение перед компрессором).
- Подсос воздуха после расходомера, нарушающий состав смеси и логику управления вестгейтом.
- Неисправность клапана управления наддувом (N75 или соленоида вестгейта).
- Забитый коксом интеркулер.
4. Последствия: почему это опасно
Помпаж — это не просто неприятный звук. Это экстремальные механические нагрузки.
- Разрушение аксиального подшипника турбокомпрессора.
При ударах воздуха назад происходит резкое осевое смещение вала. Масляной клин выдавливается, возникает сухое трение скольжения. Упорный (аксиальный) подшипник испытывает многократные ударные перегрузки, что приводит к его выкрашиванию. В нашей практике такое бывает повсеместно, чаще всего при нерабочем байпасном клапане турбины.
- Деформация и разрушение лопаток компрессора.
Усталостные нагрузки металла от переменного давления приводят к появлению микротрещин и откалыванию кусков крыльчатки.
- Обрыв вала. Результат сильного осевого люфта и дисбаланса.
- Разрыв впускных патрубков из-за скачков давления.
5. Способы устранения и предотвращения
Способы борьбы различаются в зависимости от типа помпажа (при закрытии газа или при постоянной нагрузке).
А) Борьба с помпажем при сбросе газа, перепускные клапаны.
Это инженерное решение для спасения турбины при резком закрытии дросселя.

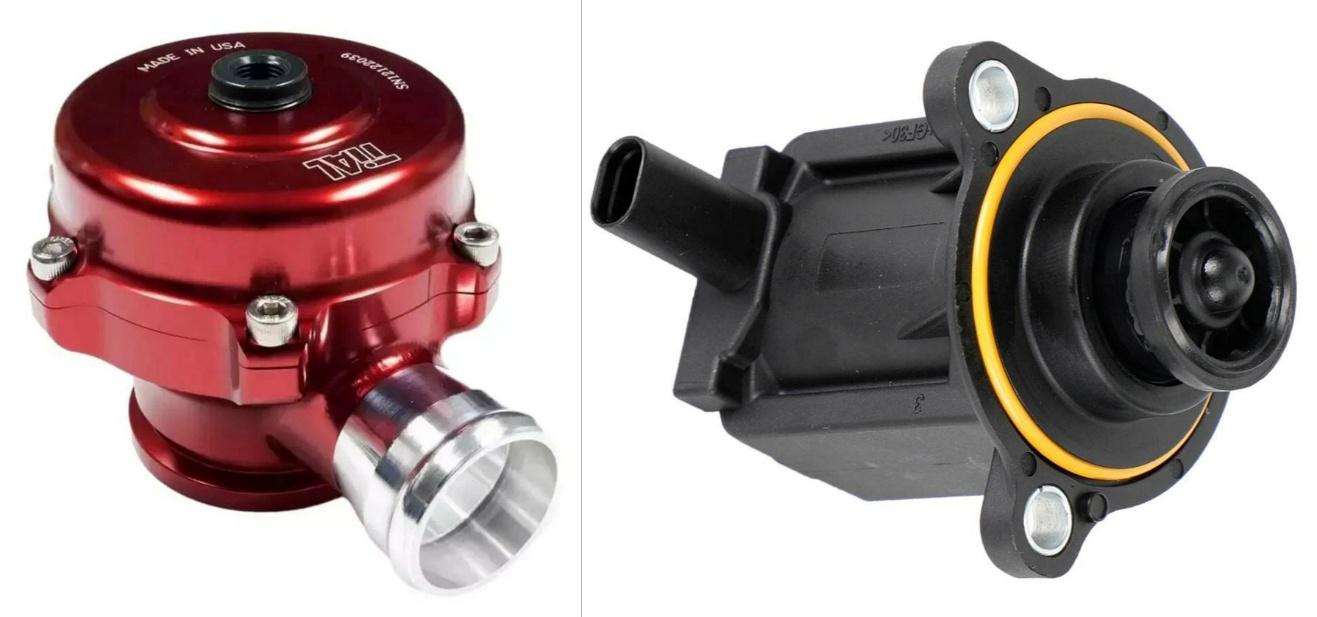

- Blow-Off (BOV / Bypass Valve) — Байпасный клапан.
Это современный золотой стандарт. Представляет собой подпружиненный или электронно-управляемый клапан, расположенный до дроссельной заслонки. Бывает устанавливается прямо на турбине.
- Принцип работы: как только давление во впуске превышает заданное, а во впускном коллекторе возникает вакуум (закрытый дроссель), клапан открывается и сбрасывает избыток сжатого воздуха обратно во впускной тракт (до турбины) или в атмосферу.
- Важно: рециркуляционный сброс (обратно до турбины) важен для машин с ДМРВ (датчиком массового расхода), чтобы не нарушать состав смеси.
- Стоковые перепускные клапаны.
На заводских автомобилях почти всегда используется тихая система рециркуляции с пластиковым клапаном, весьма нежным и хрупким. При тюнинге и повышении давления стоковый клапан часто не держит нагрузки, травит и выходит из строя. В добавок еще и вызывает вялый отклик.
Б) Борьба с помпажем под нагрузкой (настройка)
Если помпаж возникает при наборе скорости (двигатель в нагрузке, газ в пол), это проблема настройки.
- Настройка актуатора (Вестгейта).
Необходимо обеспечить правильное открытие заслонки перепуска выхлопных газов (вестгейта). Если актуатор открывается слишком рано или, наоборот, поздно, создается пик давления. - Электронная настройка соленоида наддува.
Современные блоки управления (ЭБУ) позволяют гибко настраивать кривую наддува (Boost Map). Чтобы убрать помпаж, необходимо искусственно ограничивать давление на тех оборотах и нагрузках, где двигатель не способен потребить поступающий воздух. - Установка портированного (антипомпажного) корпуса компрессора (Surge Slots / Ported Shroud).
Это аппаратное решение, встроенное в корпус компрессора. В корпусе перед входом на колесо делается кольцевая проточка с отверстиями или канавками.
- Как работает: при приближении к помпажу часть воздуха начинает циркулировать через эти прорези обратно к входу, немного расширяя карту эффективности компрессора влево. Это уменьшает зону нестабильности и снижает риск «дроссельного помпажа» на низких оборотах.
В) Эксплуатационные методы
- Избегайте движения на низких оборотах (менее 2000 об/мин) с полностью открытым дросселем на высоких передачах (в натяг под нагрузкой, например в гору). Лучше переключиться вниз.
- Своевременно обслуживайте впускную систему (замена фильтров, проверка герметичности).
Помпаж — это грозный враг любого нагнетателя не только турбо. Если ваш автомобиль издает характерный «дробный» звук при сбросе газа (не путать с благородным свистом перепуска крыльчатки или работой BOV), это повод немедленно проверить исправность перепускного клапана и пересмотреть карту настройки наддува. Нужно помнить, что сток-системы перепуска рассчитаны на сток-давление. Установка «буст-контроллера» без модификации системы сброса давления — прямой путь к замене турбокомпрессора.
Причину помпажа выявляет диагностика турбокомпрессора на стенде.
