Передув турбины: причины, признаки и способы устранения
В этом материале, говоря о причинах передува турбокомпрессора, я хочу рассказать не об ошибке P0234, неисправном актуаторе турбины, клине калитки вестгейта — об этом я уже писал ранее, а о других, менее очевидных причинах, приводящих к этому явлению.
Да, материал больше подходит для творческих людей, постоянно экспериментирующих со своим автомобилем и тех, кто любит брать максимум от своего железного коня.
Передув, вопреки расхожему заблуждению, — это не просто «много наддува», а опасный аэродинамический срыв потока, способный убить турбокомпрессор за считанные тысячи километров.
Что такое передув: физика процесса
При нормальной работе турбина сжимает воздух и подает его в двигатель. Крыльчатка компрессора вращается с огромной скоростью, создавая давление. Пока двигатель способен «проглатывать» этот воздух, поток стабилен.
Передув и, как следствие, помпаж — это ситуация, когда давление воздуха после компрессора становится выше, чем то, которое компрессор может поддерживать при текущем потоке, а двигатель — потребить. Воздух не продавливается в мотор, а резко ударяет обратно по лопаткам крыльчатки, вызывая колебания и срыв потока.
Представьте, что вы пытаетесь протолкнуть толпу в узкую дверь, но дверь резко захлопнулась — напирающие сзади люди отскакивают назад, создавая давку. То же самое происходит с молекулами воздуха, бьющими по лопастям турбины.

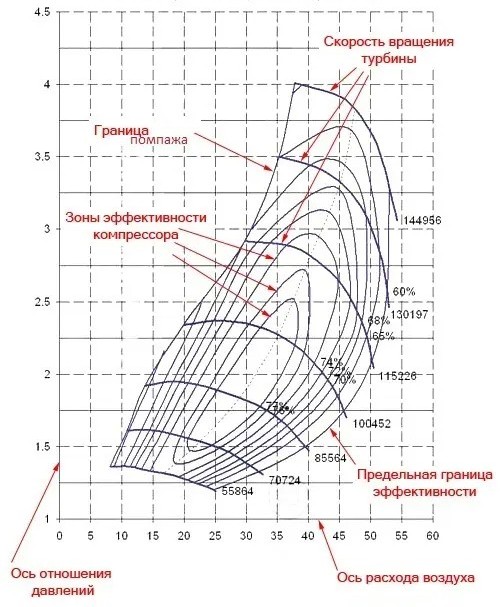

Ниже график для наглядности
Характерный звук — главный индикатор
Вместо классического свиста или звука работы байпасного клапана («пшик») при передуве слышен прерывистый, пульсирующий звук. Часто его описывают как:
«пу-пу-пу» или «фырканье» при сбросе газа;
звук отбойного молотка в миниатюре;
интенсивную вибрацию на впуске.
Важно не путать резкий звук передува с безобидным «чихом» дроссельной заслонки или легким резонансом фильтра нулевого сопротивления.
Причины возникновения
Причины делятся на механические неисправности и ошибки тюнинга / подбора компонентов.
1. Резкое закрытие дроссельной заслонки (самая частая)
При разгоне турбина выходит на полный наддув. Водитель резко бросает газ (переключение передачи или торможение), заслонка захлопывается. Сжатый воздух упирается в закрытую заслонку, и, если ему некуда выйти, он возвращается на колесо компрессора.
В штатных системах это лечится байпасным (перепускным) клапаном, но если он неисправен или отсутствует — возникает передув.
2. Дисбаланс пары «турбина — двигатель»
Установка при тюнинге слишком большой турбины на стоковый мотор малого объема. Такая турбина эффективна на высоких оборотах, но на низах двигатель не потребляет нужного объема воздуха. Крыльчатка пытается надуть много, но мотор «не глотает». Возникает помпаж на низких и средних оборотах.
3. Неправильная настройка наддува (Boost Creep)
Неконтролируемый рост давления из-за плохой работы или отсутствия вестгейта (клапана сброса выхлопных газов). Если вестгейт не стравливает выхлоп, колесо турбины раскручивается сильнее расчетного, создавая чрезмерное давление на впуске при недостаточном расходе.
4. Провалы в настройке ЭБУ
Слишком агрессивные углы опережения зажигания или резкое обеднение смеси могут спровоцировать пропуски зажигания («Check Engine» моргает). При пропуске смесь не сгорает в цилиндре, давление в коллекторе пульсирует, и ударная волна бьет обратно.
5. Интеркулер с недостаточной пропускной способностью
Например: забитый коксом и маслом либо некорректно подобранный в процессе тюнинга (с недостаточной пропускной способностью).
Способы устранения
Метод лечения зависит от диагноза.
1. Установка / ремонт Blow-Off (BOV) клапана
Клапан сброса избыточного давления стравливает воздух обратно во впуск (рециркуляция) или в атмосферу в момент закрытия дросселя.
Решение: проверить вакуумный шланг, идущий на клапан. Если он рассохся — заменить. Если стоит дешевый китайский клапан, который клинит, его нужно заменить на качественный (HKS, Tial, Greddy). Винт настройки должен быть отрегулирован так, чтобы клапан не «сифонил» на холостых.

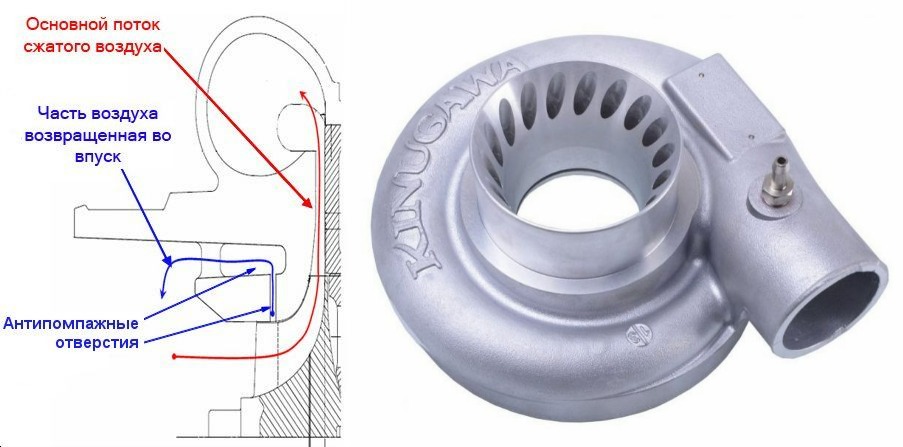

2. Установка Ported Shroud (антипомпажного корпуса)
Это проточка в корпусе компрессора с дополнительными отверстиями перед лопатками, о чем я недавно писал.
Как работает: при приближении к помпажу часть воздуха перепускается через эти отверстия, срываясь в них и не давая основному потоку ударить по всему диаметру колеса.
Решение: если у вас турбина без такой проточки, токарь-фрезеровщик может изготовить новый корпус компрессора с этой технологией, но проще установить турбину, имеющую её с завода.
3. Правильный подбор крыльчатки (AR / Trim)
Решение: если вы собрали «сборную солянку», или так называемую гибридную турбину (например, горячую часть от одной турбины, картридж от другой), высока вероятность попадания в помпаж. Необходимо пересчитать соотношение A/R. Горячая часть (турбинная улитка с колесом турбины) должна быть меньше холодной части (корпуса компрессора и колеса компрессора) или соответствовать ей. Это, конечно, грубо, но в общих чертах должно быть так.
4. Управление бустом через ЭБУ
Решение: настроить кривую наддува так, чтобы на низких оборотах соленоид управления вестгейтом принудительно стравливал давление наддува (Boost by Gear / RPM), искусственно занижая момент, но сохраняя турбину от помпажа.
5. Борьба с рестрикциями на впуске
Парадокс: грязный воздушный фильтр создает разрежение на впуске, что может спровоцировать срыв потока в зону помпажа на старых дизелях и бензиновых турбомоторах.
Решение: замена фильтра, установка фильтра большего сечения, удаление «горячих» гофр впуска, которые могут пережиматься.
Последствия игнорирования проблемы
Игнорировать характерный «пу-пу-пу» — значит подписать приговор турбине.

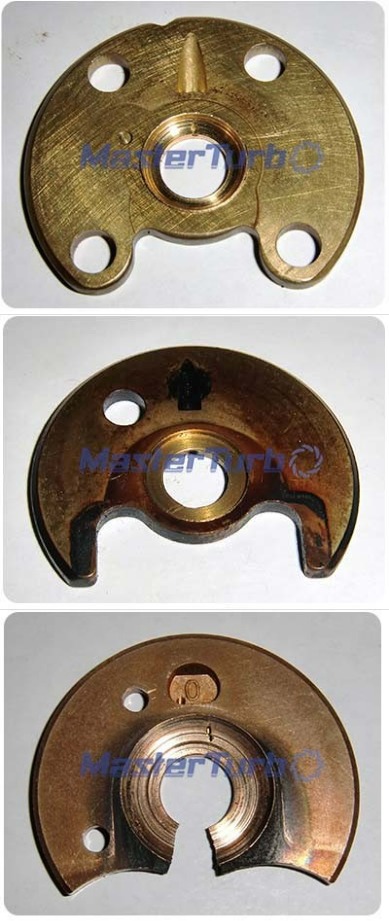

Износ подшипникового узла. Осевые биения, возникающие при помпаже, выдавливают масляный клин в подшипниках скольжения, особенно в аксиальном подшипнике, приводя к осевому люфту и, как следствие, к износу колеса компрессора и колеса турбины в результате трения о корпусы. Плюс через увеличенные зазоры в уплотнениях начинает просачиваться масло, что грозит возможным гидроударом или уходом двигателя в разнос.

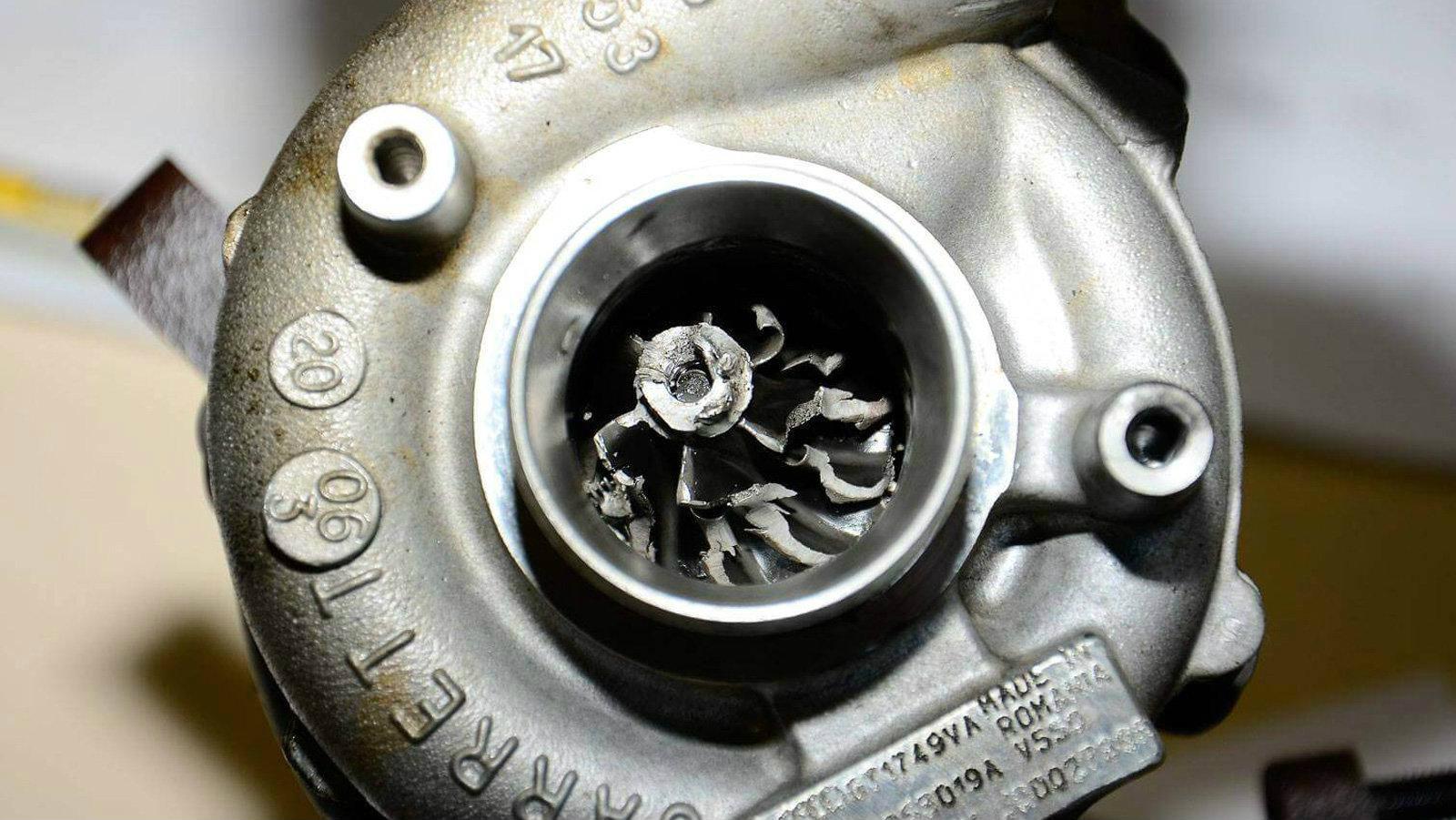

Механическое разрушение лопаток. Усталость металла приводит к тому, что лопатки компрессора просто отрываются. Острые куски алюминия летят в интеркулер, а оттуда — в камеру сгорания, царапая зеркало цилиндров.
Обрыв вала. При резонансе вал может лопнуть из-за вибрационной нагрузки.
Заключение
Передув — это не показатель мощности и не «крутой звук дующей турбины», как ошибочно полагают некоторые. Это симптом острой несовместимости компонентов или неисправности. Правильный тюнинг начинается не с покупки огромной турбины, а с сопоставления компрессорной карты с потреблением воздуха вашим двигателем с учетом желаемых параметров. Если вы слышите «бубнение» при разгоне — снимите ногу с педали газа и займитесь диагностикой, иначе следующей деталью, которую вы купите, станет новая турбина, а может, и двигатель.
Если турбина уже пострадала от передува — восстановление турбокомпрессора начинается с дефектовки крыльчатки и вала.
