Давление в турбокомпрессорах (турбине)

Если говорить абстрактно, то поршневая группа — это мышцы, то турбокомпрессор — легкие, нагнетающие кислород. Параметр, характеризующий эффективность этой работы, — давление наддува (буст). Однако за простым показателем на манометре скрывается сложнейшая термогазодинамика, борьба с задержками и риском разрушения мотора.

1. Избыточное и абсолютное давление.

Первое, с чем сталкивается диагност или тюнер — путаница в единицах измерения.

• Абсолютное давление (Absolute pressure): отсчитывается от абсолютного вакуума. Атмосферное давление на уровне моря составляет примерно 1 бар (14.7 psi, 100 кПа). Это базовая величина, которую использует ЭБУ (электронный блок управления) в расчетах.
• Избыточное давление (Gauge pressure / Boost): то, что показывает стрелка механического манометра или дефлекторный дисплей. Это разница между абсолютным давлением во впускном коллекторе и атмосферным. Когда мы говорим «дует 1.5 бара», почти всегда имеется в виду избыток.
• Разрежение (Vacuum): состояние до открытия дросселя на холостом ходу, когда поршни всасывают воздух, а турбина еще не включилась в работу.

Почему это важно? Двигатель «думает» в категориях абсолютного давления. Если вы поднимаетесь в горы, атмосферное давление падает. Чтобы сохранить заданное абсолютное наполнение цилиндров, системе придется поднять избыточное давление, заставляя турбину вращаться быстрее.

2. Как создается давление.

Рост давления во впуске — прямое следствие роста скорости вращения ротора. Компрессорное колесо засасывает воздух из атмосферы и отбрасывает его к стенкам улитки, где кинетическая энергия потока преобразуется в потенциальную (давление).

Ключевые факторы здесь:

• Скорость вращения ротора: современные турбины раскручиваются до 150 000 – 200 000 об/мин.
• КПД компрессора: не вся энергия вращения переходит в давление. Значительная часть преобразуется в нагрев воздуха. Переход за границу эффективности острова КПД (обычно выше 60–65%) ведет к адиабатическому разогреву, что снижает плотность кислорода и сводит на нет прирост давления.

3. Проблема переходных процессов и борьба с инерцией.

Существует фундаментальное противоречие: водитель хочет получить целевое давление мгновенно (педаль в пол), но турбина — инерционный механизм, работающий от энергии выхлопных газов.

• Турбояма (Turbo lag): время, необходимое для раскрутки ротора до рабочих оборотов после открытия дросселя при уже работающем двигателе. Зависит от момента инерции колеса и потока газов.
• Порог наддува (Boost threshold): минимальные обороты двигателя (нагрузка), при которых система в принципе способна выйти на заданное давление, даже при полностью открытом дросселе. Маленькая турбина имеет низкий порог выхода на нужное давление (на низах), но на верхах ее не хватает.

Пиковый буст при резком газе часто превышает установочный на 0.1–0.2 бара. Это называется овершутом (spike). Он возникает из-за того, что актуатор (вестгейт) не успевает среагировать на скачок потока.

4. Регулирование давления.

Если не контролировать давление, турбина бесконтрольно разгоняется до саморазрушения или разрушения двигателя детонацией. Исторически системы эволюционировали от примитивных к интеллектуальным:

Механический вестгейт (актуатор)

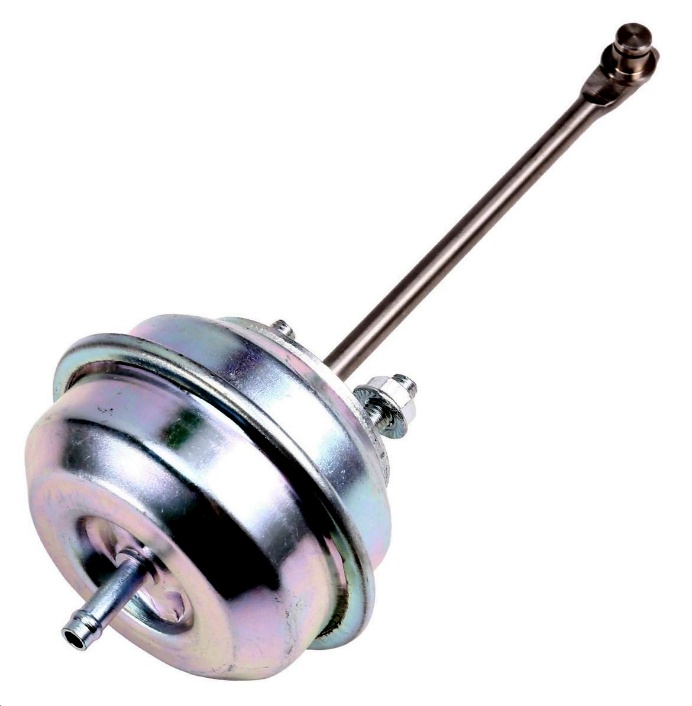

Клапан в выпускном коллекторе, перепускающий газы мимо турбины. Управляется пружиной и мембраной, на которую подается воздух прямо от компрессора.

• Проблема: как только давление достигает усилия пружины, клапан начинает открываться плавно, перепуская газы задолго до пика. Это снижает эффективность на средних оборотах.

Электронное управление (N75 и соленоиды).

Блок управления двигателем вмешивается в работу вестгейта. Электромагнитный клапан (соленоид) блокирует воздух, идущий на актуатор. ЭБУ держит вестгейт полностью закрытым вплоть до момента выхода на целевой буст, а затем резко подает давление на мембрану, открывая клапан. Это дает «полку момента».

Турбины с изменяемой геометрией (VGT / VNT).

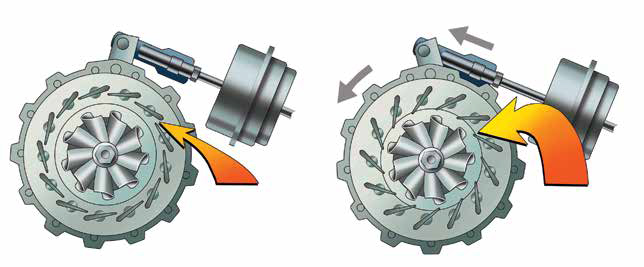

Вместо перепуска газов мимо турбины меняется угол атаки направляющих лопаток на входе в турбинное колесо.

• Малый угол: узкий проход, газы разгоняются, турбина эффективна на низах.
• Большой угол: широкий проход, турбина не создает сопротивления на верхах.
  Здесь давление регулируется не сбросом энергии, а эффективностью ее отбора, что делает VGT безальтернативным стандартом для современных дизелей.

5. Битва за сброс избытка. Blow-off и Wastegate.

В статье о давлении нельзя обойти стороной момент его сброса при закрытии дросселя.
Когда заслонка захлопывается, а турбина по инерции еще гонит воздух, во впуске возникает ударная волна (помпаж). Волна бьет в компрессорное колесо, вызывая характерный визг и разрушая подшипниковый узел.

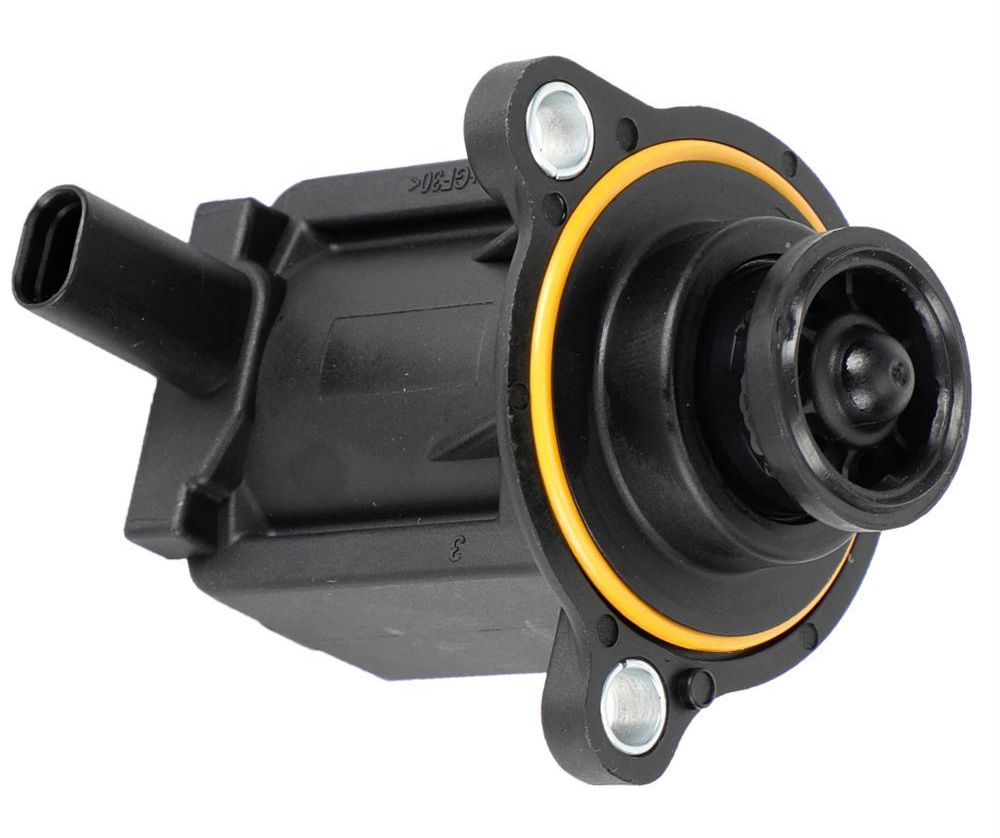

• Bypass valve (Байпас).

Клапан стравливает воздух из компрессорной части обратно на впуск турбины (рециркуляция). Система замкнута, поток не теряется, датчик расхода воздуха (MAF) не врет.

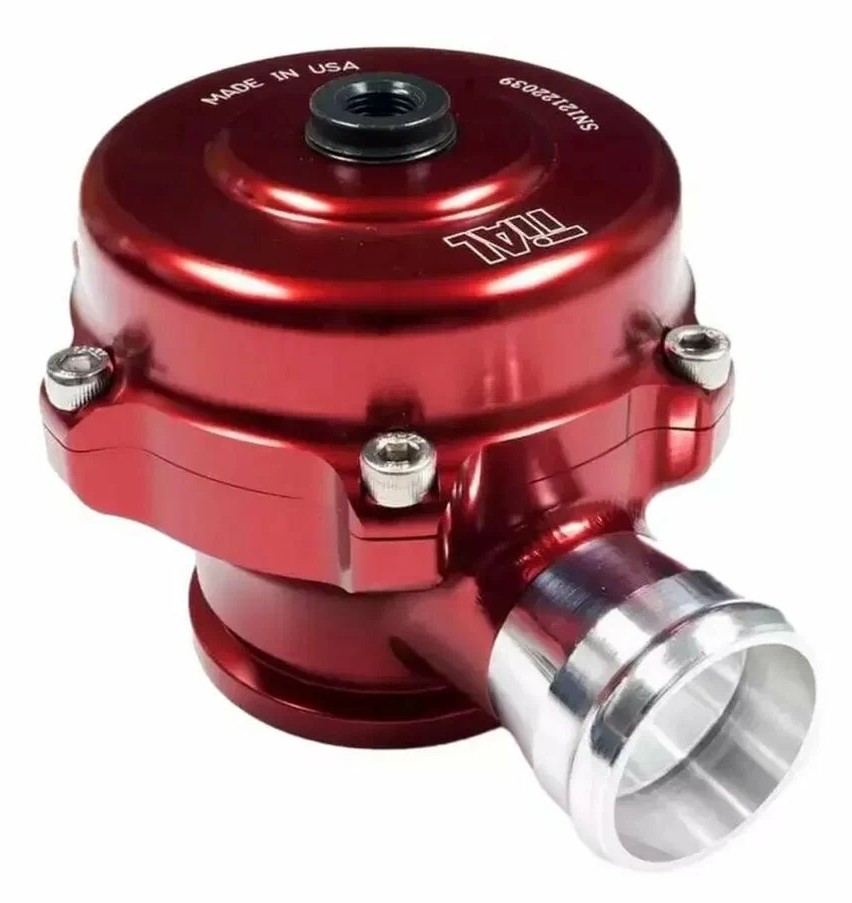

• Blow-off valve (BOV).

Атмосферный сброс («пыщ-пыщ»). Давление стравливается наружу. Эффектно, но вредно для моторов с MAF-сенсором, так как топливная смесь на мгновение переобогащается.

6. Пределы роста. Когда давление становится злом.

Фанаты тюнинга часто гонятся за высокими цифрами наддува, забывая физику. Поднятие давления упирается в три барьера:

1. Детонационная стойкость топлива. Это главный ограничитель. Чем выше давление в цилиндре в конце такта сжатия, тем выше температура, и тем вероятнее взрывное самовоспламенение (детонация) вместо управляемого горения. Именно поэтому дизели работают с бустом в 2.5–3.0 бара (сжатие чистого воздуха), а бензиновые турбомоторы с прямым впрыском редко превышают 1.5–1.8 бара на стоковой поршневой.
2. Термический барьер. При выходе за границу эффективного КПД, компрессор гонит уже не воздух, а горячий плазменный шлак. Охлаждение интеркулером становится неэффективным. Растет нагрузка на систему охлаждения.
3. Механическая прочность. Давление наддува в коллекторе в 2 бара означает, что давление в выпускном коллекторе до турбины может достигать 4–5 бар. При таком противодавлении растут насосные потери, и на перекрытии фаз клапанов горячие газы прорываются обратно в камеру сгорания, перегревая свечи и поршни.

Какой из всего можно сделать вывод?

Эволюция давления наддува входит в новую эру с появлением электротурбин.
В классическом понимании давление зависит от нагрузки двигателя (энергии выхлопа). Электротурбины ломают эту зависимость. Она набирает необходимое, стартовое давление за 0.2–0.3 секунды с нулевых оборотов двигателя, заполняя «турбояму». Теперь инженеры оперируют понятием «давление по требованию» без малейших задержек, а впереди — внедрение турбин, работающих в цикле Миллера, где высокое давление наддува подается с укороченным тактом впуска.

Есть еще электрокомпрессоры, но на мой взгляд, этот промежуточное звено, которое скоро уйдет в прошлое.

Давление в турбокомпрессоре — это не просто «чем больше, тем лучше». Это точный баланс между энергией выхлопа, температурой на впуске и жесткостью регулировки, ошибка в котором превращает эффективный агрегат в инструмент разрушения двигателя.
