Mercedes OM642. Проблемы с наддувом: диагностика, причины и ремонт

Двигатель Mercedes OM642 — это 3.0-литровый V6 турбодизель, который заслуженно считается одним из самых удачных моторов концерна Daimler. Он устанавливался на огромное количество моделей: от E-класса (W211, W212) и ML (W164) до Sprinter и Viano. Однако, несмотря на свою репутацию надежного и тяговитого агрегата, со временем у него начинают проявляться характерные «болячки», связанные с системой наддува. Владельцы часто сталкиваются с потерей мощности, появлением черного дыма и переходом двигателя в аварийный режим. Поделюсь личным опытом в общении с данными агрегатами, расскажу, почему это происходит и как вернуть мотору былую мощь.

Основные симптомы неисправности наддува

Прежде чем лезть в мотор, важно правильно интерпретировать сигналы, которые подает автомобиль. Проблемы с турбокомпрессором или системой управления наддувом обычно проявляются следующим образом:

1. Потеря мощности (двигатель «не тянет»). Автомобиль вяло разгоняется, особенно заметна нехватка тяги «на низах» или при обгонах на трассе.
2. Черный дым из выхлопной трубы. Это признак переобогащения смеси. Двигатель получает много топлива, но недостаточно воздуха для его полного сгорания.
3. Аварийный режим (Limp Mode). При резком ускорении или достижении определенных оборотов машина «зажигает» Check Engine, резко теряет мощность, и педаль газа перестает реагировать. После перезапуска зажигания режим может временно исчезать.
4. Характерные ошибки при диагностике. Самая частая ошибка, которую видят сканеры — P0299 (Turbocharger Underboost), что означает недостаточное давление наддува. Также могут встречаться ошибки по позиционеру актуатора (P2510).

Слабые места системы наддува OM642

Система наддува этого мотора сложна и состоит из турбокомпрессора с изменяемой геометрией (VNT/VGT), с электронным актуатором (привода управления геометрией), системой рециркуляции отработавших газов (EGR) и впускных коллекторов с вихревыми заслонками (EKAS). Проблема может быть скрыта в любом из этих узлов.

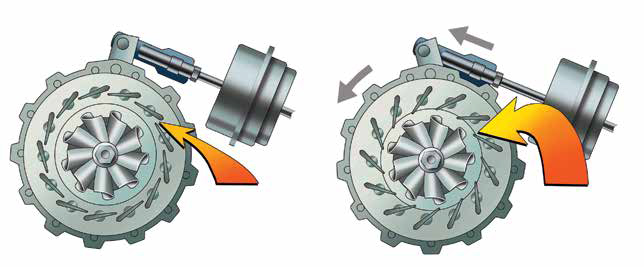

1. Закисание механизма изменяемой геометрии (VNT)

Это самая распространенная причина ошибки P0299. Суть проблемы заключается в том, что механизм направляющих лопаток (сопловой аппарат), который направляет поток газов на крыльчатку турбины, со временем покрывается плотным слоем нагара и сажи. Поскольку турбина находится в «горячей» части двигателя, этот нагар запекается, делая подвижные кольца и рычаги неподвижными.

Последствия: электронный актуатор пытается сдвинуть закисший механизм. Если усилие становится критическим, ломаются пластиковые шестерни внутри электронного привода, либо электроника выдает ошибку позиционирования и двигатель уходит в аварию.

Диагностика: необходимо снять стопорную скобу с тяги актуатора и вручную проверяет ход рычага управления геометрией. Если рычаг ходит туго или заклинивает — проблема найдена.

2. Выход из строя электронного актуатора (привода)

На OM642 используется электронный (не пневматический) привод управления геометрией турбины, обычно производства Hella. Он также является слабым звеном. Даже если геометрия не закисла, сам актуатор может выйти из строя из-за:

• Износа электродвигателя. Он перестает корректно позиционировать шток.
• Повреждения электроники. Влага, вибрации, перепады температур и время, делают свое дело.
• Износа шестерен. Если механизм турбины когда-то заклинивало, это могло сорвать шлицы или сломать шестерни внутри привода. В добавок со временем появляется естественный износ. Из нашей практики он становится критичным в среднем на пробегах от 150 000 до 200 000 км.

Официально Mercedes не поставляет актуатор отдельно от турбины, но на практике, можно купить оригинальный актуатор или отремонтировать старый. Причем сам процесс ремонта настолько отработан, что разницы между новым и восстановленным актуатором практически нет.

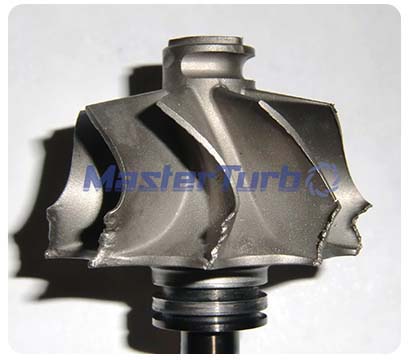

3. Разрушение турбины из-за посторонних предметов

Звучит устрашающе, но на OM642 это встречается чаще, чем хотелось бы. Источником бед может стать кустарный ремонт. Например, при попытке заглушить систему EGR (рециркуляции отработавших газов) некоторые «умельцы» используют металлические предметы (монеты, пластины), которые вставляются в каналы выпускного коллектора. Попадание сажи из EGR.

Последствия: раскаленный металлический предмет отрывается и летит прямо по лопаткам колеса турбины. Это приводит к:

• Разрушению лопаток колеса турбины.
• Деформации (изгибу) ротора.
• Заклиниванию механизма изменяемой геометрии.

Такой турбокомпрессор, как правило, восстановлению подлежит, но требует замены большого количества деталей и объема работ.

4. Разгерметизация системы наддува (потеря давления)

Электроника может исправно открывать геометрию, а турбина — создавать давление, но если воздух уходит через трещину или неплотное соединение, то двигателя оп просто не дойдет.

Самые уязвимые места:

• Патрубки интеркулера. Они могут лопаться изнутри или перетираться.
• Прокладки. Уплотнительные кольца на соединениях воздуховодов со временем теряют эластичность.
• Интеркулер. Может получить механическое повреждение от попаданий камней и т.д.

Черный дым в этом случае — попытка ЭБУ компенсировать недостаток воздуха топливом, что приводит к переобогащению.

5. Вихревые заслонки (EKAS) и клапан EGR

Эти узлы напрямую влияют на проходимость воздуха во впускном коллекторе.

• Вихревые заслонки (Swirl Flaps) и их сервопривод (моторчик) часто выходят из строя из-за загрязнений. Если заслонки остаются закрытыми, воздух не может поступать в цилиндры в нужном объеме, что имитирует недостаток наддува и вызывает ошибку P0299. В случае, если заслонки не повреждены, а только закоксованы, их можно почистить, и проблема уйдет.
• Клапан EGR (рециркуляции), если он закоксован и залипает в открытом положении, пускает отработавшие газы обратно во впуск, замещая свежий воздух и параллельно мешая турбине разогнаться. Это также приводит к черному дыму и нехватке воздуха для сгорания топлива.

Диагностика: с чего начать?

Если вы поймали ошибку P0299 или заметили симптомы, описанные выше, действовать нужно системно:

1. Визуальный осмотр. Проверьте все воздушные патрубки от турбины до дроссельной заслонки. Ищите следы масла (признак микротрещин или неплотных соединений), порывы, перетирания.
2. Проверка геометрии турбины. Снимите актуатор (или отсоедините тягу) и вручную оцените ход рычага VNT. Он должен двигаться плавно и без заеданий на всем своем пути (примерно 10-15 мм).
3. Компьютерная диагностика. Используйте сканер, способный читать не только коды ошибок, но и параметры в реальном времени (желательно Xentry/DAS или профессиональные аналоги). Сравнивайте заданное давление наддува с фактическим. Проверяйте работу сервопривода вихревых заслонок (EKAS).
4. Проверка датчиков. Часто причиной проблем становятся датчики: датчик давления наддува (Boost Pressure Sensor), датчик давления выхлопных газов (Exhaust Back Pressure Sensor), который забивается сажей.

Варианты ремонта

Метод лечения зависит от поставленного диагноза:

• Закисшая геометрия. Требуется снятие турбины, ее разборка и механическая очистка соплового аппарата и VNT-кольца от нагара. Если механических проблем по турбокомпрессору нет, то этой процедуры будет достаточно.
• Неисправный актуатор. Возможна замена на новый (если удалось найти отдельно) или ремонт старого. Замена шестерен, моторчика, иногда восстановление электроники.
• Разрушенная турбина. Если повреждены крыльчатка или вал, то тут необходим ремонт с заменой всех поврежденных узлов и восстановлением рабочих поверхностей. При этом обязательно нужно найти и устранить причину попадания посторонних предметов в выпускной коллектор (проверить качество заглушки EGR, состояние выпускного тракта и т.д.).
• Загрязненный впуск. Если машина имеет большой пробег, рекомендуется снять впускные коллекторы для очистки от нагара и сажи. При этом необходимо заменить прокладки, почистить EGR и проверить сервопривод вихревых заслонок.

Что в итоге!

Двигатель OM642 — это не самый современный, но надежный агрегат, который при внимательном отношении к врожденным болячкам, прослужит долго и без особых вложений. Его система наддува требует внимательного отношения и качественного обслуживания. Главный враг турбины — нагар, образующийся от смеси масляных паров и сажи EGR.

Регулярная замена масла (строго по допускам Mercedes), своевременная чистка EGR и использование качественного топлива могут значительно отсрочить проблемы с наддувом. Однако если ошибка P0299 уже появилась, не стоит ограничиваться простым сбросом кода. Только последовательная диагностика, начиная от проверки геометрии турбины и заканчивая проверкой состояния впускных коллекторов, позволит надолго решить проблему и вернуть желаемую динамику при минимальных затратах!
