Двигатель Geely JLH-3G15TD: достоинства, недостатки и проблемы с наддувом
Двигатель Geely JLH-3G15TD — это, пожалуй, самый известный и распространенный силовой агрегат в современной линейке Geely, Volvo и Lynk & Co. Разработанный совместно с инженерами Volvo Cars, он пришел на смену старым моторам и стал символом нового технологического уровня китайского автопрома. В силу его распространенности мы постоянно имеем дело с этим хоть и компактным, но современным и относительно надежным агрегатом. Сами моторы мы не ремонтируем, но восстанавливаем достаточно много турбокомпрессоров от них (в среднем около 3–5 в неделю), и их поток постоянно растет. А значит, пора рассказать немного о моторе и о турбонаддуве, которым он оснащен, и естественно, затронуть проблемы, с которыми может столкнуться владелец.
Технические характеристики
Geely JLH-3G15TD это трехцилиндровый бензиновый турбомотор модульной платформы Drive-E. Несмотря на скромный объем, он выдает мощность, сопоставимую с атмосферниками 2.0–2.5л. прошлых лет.
Модель: JLH-3G15TD (также известен как Volvo T3).
Тип: рядный, 3-цилиндровый, DOHC (два распредвала).
Объем: 1477 см³.
Система питания: непосредственный впрыск топлива (Direct Injection).
Турбонаддув: одна турбина с электронно-управляемым клапаном вестгейтом.
Мощность (зависит от прошивки):
Базовая версия: 150 л.с.
Флагманская версия (часто встречается в РФ): 177 л.с. при 5500 об/мин.
Крутящий момент:255 Н·м в широком диапазоне 1500–4000 об/мин (полка момента доступна практически с холостых).
Степень сжатия: 10,5:1.
Привод ГРМ: цепной (ресурсная цепь, не требующая частой замены).
Фазорегуляторы: CVVT на впуске и выпуске.
Экологический класс: Евро-5/6.
Применяемость:Geely Atlas Pro (первое поколение, 2019–2024 годы), Geely Coolray (первое поколение, модель SX11, 2018–2026 годы), Belgee X50 (первое поколение, 2023–2026 годы), Belgee X70 (первое поколение, 2024–2026 годы), Geely Jiaji (минивэн, периоды выпуска: 2019–2022, 2021–2025 годы), Geely Binyue (внедорожник, периоды выпуска: 2018–2021, 2021–2023 годы). Geely GC9 (седан, рестайлинговая версия), Geely Emgrand GL, Geely Icon. Geely Boyue Pro, Geely Okavango, Geely Tugella (начальные версии), Volvo XC40 (T3),Lynk & Co 06. Список может быть не полным, честно говоря, уж очень он большой. Но основные модели я отразил.
Особенности конструкции
Прежде чем говорить о плюсах и минусах, важно понять инженерные решения:
Модульная архитектура! мотор является «половинкой» 2-литрового Volvo. За счет унификации деталей поршневая группа и многие элементы одинаковы, что теоретически упрощает поиск запчастей.
Балансирный вал. У трех цилиндров физически невозможно полностью уравновесить силы инерции, но инженеры установили противовращающийся балансирный вал в масляном поддоне, который гасит до 80% вибраций.
Двойной фазовращатель. Обеспечивает уверенную тягу как на низах, так и на верхах, а также позволяет реализовать цикл Миллера в некоторых экономичных режимах.
Ременной масляный насос. Снижает механические потери на раскрутку холодного масла.
Достоинства двигателя
Объективные сильные стороны, которые отмечают владельцы и диагносты и авторитетные автомобильные издания:
1. Динамика
Это главный козырь. Благодаря турбине раннего наддува (маленькая турбина с маленькой инерцией вращения) и системе прямого впрыска, двигатель выдает максимум тяги (255 Н·м) уже с 1500 об/мин. На машинах вроде Coolray (спаренный с 7-ступенчатым роботом) это обеспечивает разгон до сотни менее чем за 8 секунд. Атмосферные двигатели 2.0–2.5 л проигрывают этому мотору в подхвате со средних скоростей.
2. Топливная экономичность
При спокойной трассовой езде этот двигатель очень экономичен. На круиз-контроле по трассе (90–110 км/ч) расход от 5,5 до 6,8 литров на 100 км. Малый объем и продвинутая система управления дают о себе знать при низких нагрузках.
3. Сотовая структура гильз
Зеркало цилиндра обработано по технологии «зеркального хонингования». В сочетании с чугунными гильзами (в отличие от напыления на алюминий) это дает отличную маслоудерживающую способность и малый износ поршневых колец при условии использования качественного масла.
4. Надежность ЦПГ и ГРМ
Цепь ГРМ ходит под 200+ тыс. км без растяжения. Поршневая рассчитана на высокое давление наддува и имеет запас прочности под форсировку.
5. Зимний прогрев
Малый объем (1.5 л) — это мало антифриза и масла. Мотор очень быстро прогревается зимой, что добавляет комфорта в холодном климате.
Недостатки и проблемные места
Несмотря на Волвовские корни, двигатель имеет врожденные нюансы:
1. Вибрации на холостых (NVH)
Как ни старались инженеры с балансирными валами, на холостом ходу трехцилиндровая природа ощущается. После прогрева вибрация минимальна, но на холодную или под нагрузкой (например, при полном салоне в горку) микро-тряска передается на руль и кузов. Это особенность физики R3, а не неисправность.
2. Шумность работы
Звук работы характерен для трех цилиндров — напоминает тарахтение дизеля при разгоне и цокот ТНВД на холостых. Акустического комфорта V6 здесь нет. Часть шума убирается шумоизоляцией салона (на Volvo она лучше, на Geely — чуть хуже).
3. Чувствительность к топливу и нагарообразование
Прямой впрыск — это риск отложений на впускных клапанах. Так как топливо не омывает клапаны, к 60–80 тыс. км на них образуется нагар.
Рекомендация: использовать АИ-95 строго сетевого качества, раз в 30–40 тыс. км проводить профилактику (например, аппаратную чистку и промывку), не молотить двигатель на холостых часами.
4. Масляный аппетит
Владельцы отмечают, что двигатель чувствителен к вязкости масла. При агрессивной езде и рекомендованном 0W-20 нагар на маслосъемных кольцах может привести к угару масла. Многие дилеры неофициально допускают залив 0W-30 (Volvo допускает 5W-30, что прямо указано в некоторых мануалах).
5. Конструктивная сложность ТНВД
Насос высокого давления (ТНВД) создает давление до 200 Бар. Он надежен при хорошем топливе, но крайне не любит грязь и воду. Замена стоит недешево. К счастью, массовых отказов нет, но риск дорогого ремонта присутствует.
Проблемы с наддувом и турбиной. Ремонт турбины, нужен или нет?

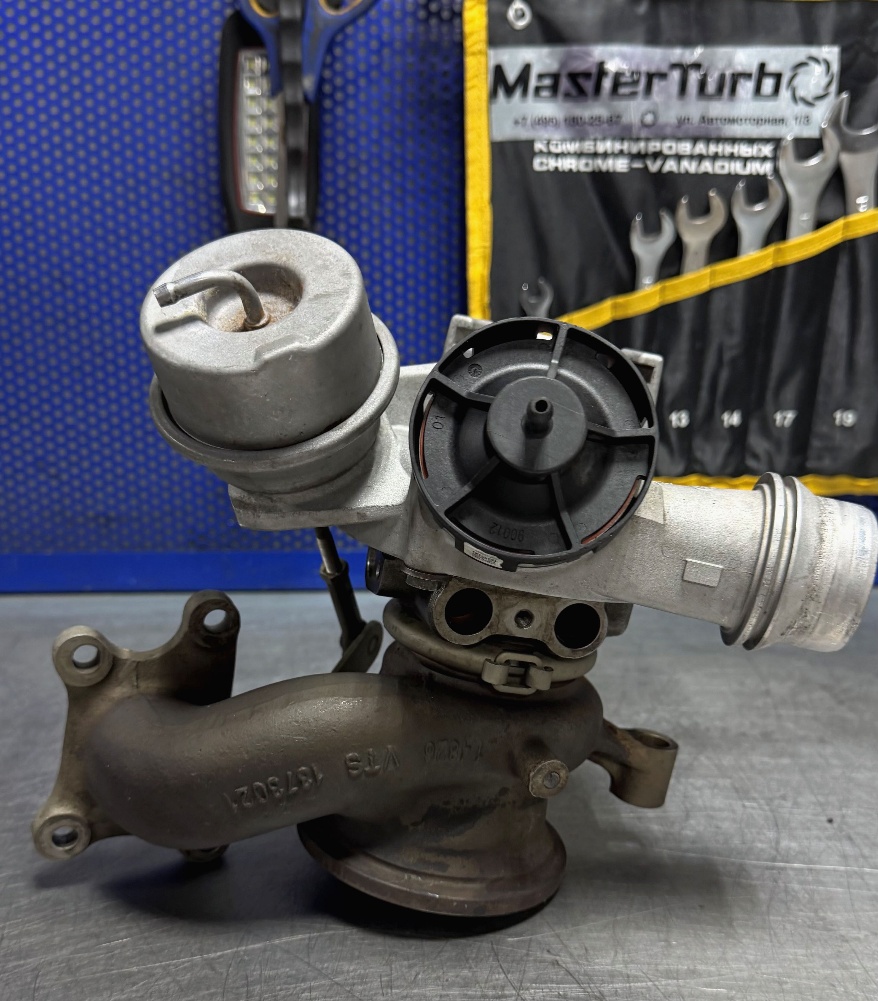

На двигателе JLH-3G15TD установлен турбокомпрессор- BorgWarner 1370000065, производимый китайской компанией Lynk & Co. На фото итерация с пневматическим управлением.
Вопреки распространенному мифу о «смерти турбины на 100 тысячах», корень большинства проблем кроется не в механическом разрушении картриджа, а в особенностях управления наддувом, качестве расходных материалов и склонности к коксованию. Разберем главные зоны риска.

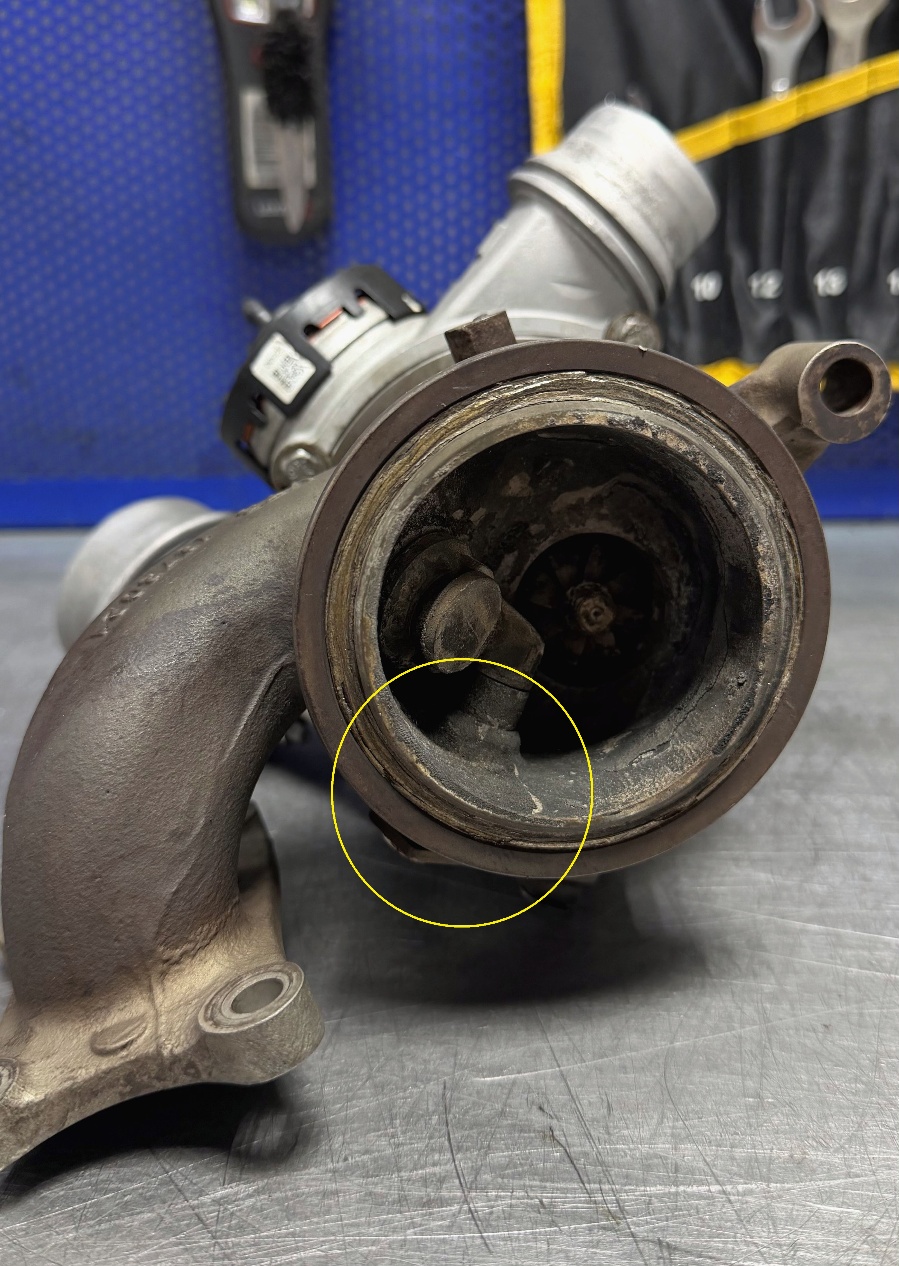

1. Износ механизма дросселя вестгейта. Пожалуй, основная проблема.
Симптомы неисправности:
Эта проблема часто проявляется на пробеге около 100 000 км. но может и раньше, например в Москве из-за пробок или после долгой стоянки.
Потеря тяги (двигатель «не едет»), особенно на низких оборотах.
Ошибки по наддуву: P0299 (низкое давление наддува), P0234 (превышение давления), P00AF (заедание привода).
Горит «Check Engine», машина переходит в аварийный режим (отключение турбины для защиты двигателя).
Почему это происходит: постоянная работа механизма со временем изнашивает его, как говориться- ни что не вечно, а после долгой стоянки, в него попадает влага (конденсат) и появляется коррозия, которая в последствии работает как абразив и создает подклинивания в работе механизма. К счастью, с этим мы научились бороться, используя ремонтные комплекты из нержавеющей стали, мы убиваем сразу двух зайцев и в последствии к этой проблеме владельцы больше не возвращаются!
2. Система вентиляции картерных газов (ВКГ) и закоксовка дросселя впускного коллектора.
Это не сама турбина, но причина будущих проблем с наддувом. Двигатель склонен к повышенному образованию масляного тумана в картерных газах, особенно при активной езде или переливах масла выше нормы (строго 5.6 литра, а не «на глазок»).
Цепочка событий:
Масляный туман интенсивно летит во впускной тракт из вентиляции картера.
Горячее масло оседает на горячем штоке и заслонке электронного дросселя.
Образуется нагар, дроссель теряет герметичность.
Как следствие для турбины: неправильные показания датчиков положения заслонки ведут к срыву алгоритмов управления наддувом. Возникают ошибки по несоответствию давления.

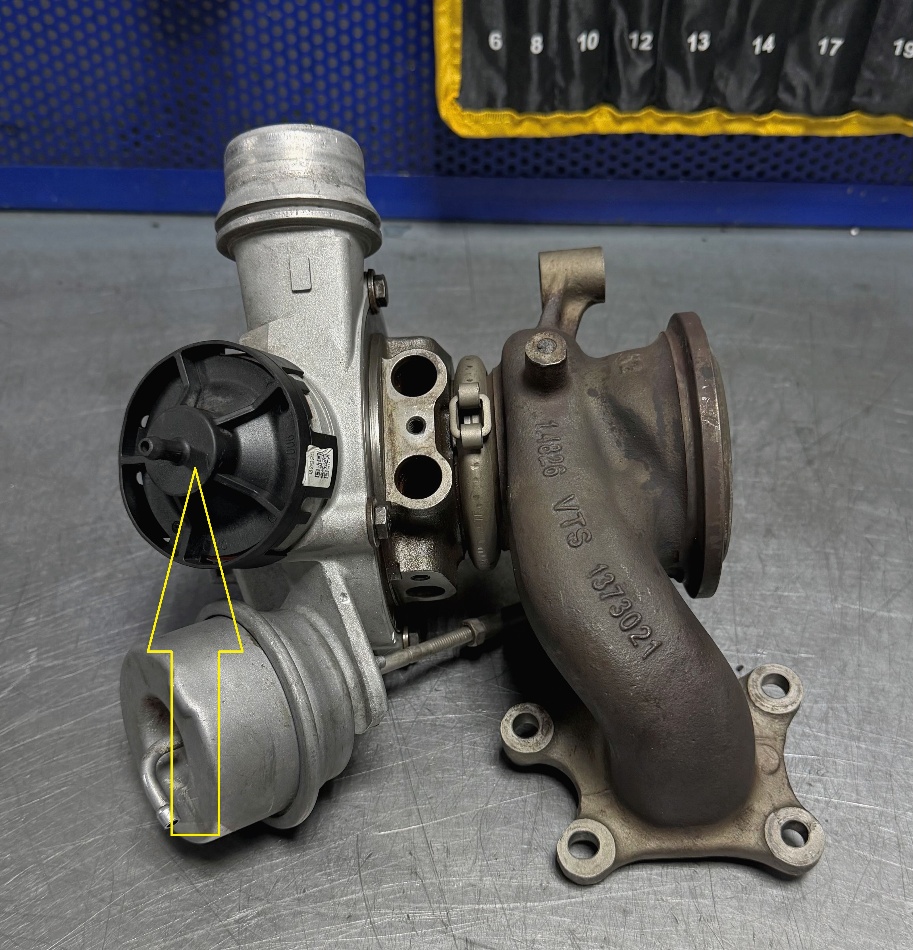

3. Перепускной клапан (байпас)
В JLH-3G15TD используется электронная система сброса избыточного давления (байпасный клапан). Она работает точно, но критична к загрязнению. Мембрана и седло клапана могут подклинивать из-за нагара от все той же системы ВКГ.
Признак: «пшикающие» звуки при сбросе газа, переходящие в свист, рывки при переключении передач. Зависший в открытом состоянии клапан приводит к тому, что надувочный воздух стравливается обратно, вызывая «турбояму» и переобогащение смеси.
В этом случае поможет замена клапана на новый.
4. Утечка наддувочного воздуха (патрубки)
На двигателях первых лет выпуска встречалось ослабление хомутов пластиковых патрубков интеркулера. Пластик подвержен температурным деформациям.
Диагностика: масляные запотевания в местах соединений — верный признак прорыва воздуха.
Рекомендации по продлению ресурса
Чтобы система наддува на двигателе Geely JLH-3G15TD прожила долго, достаточно соблюдать шесть простых, но важных правил:
Прогрев и охлаждение. Не топить «тапку в пол» на холодном двигателе. После трассовых режимов дайте двигателю поработать 1–2 минуты на холостом ходу. Это спасает вал турбины от масляного голодания после запекания масла в среднем корпусе.
Уровень масла. Используйте только качественное маловязкое масло (0W-20, строго по спецификации Volvo VCC RBS0-2AE). Контролируйте уровень: максимально допустимый — верхняя риска щупа, идеальный — на 2–3 мм ниже максимума. Перелив в этом моторе гарантирует выдавливание масла в турбину и в интеркулер.
Установка маслоуловителя (Oil Catch Can). Это лучший «тюнинг» для сохранения наддува. Ставьте систему с фильтром-сепаратором во вентиляцию картера. Это предотвратит закоксовку впускных клапанов, дросселя и заклинивание актуатора турбины нагаром.
Интервалы замены масла. Забудьте про «длинные» межсервисные интервалы 15 000 км, если часто стоите в пробках. Замена масла раз в 7 500 км.
Визуальный осмотр. При каждой замене масла просите мастера осмотреть тягу актуатора турбины на предмет люфтов, а также все патрубки наддува на предмет масляного тумана.
Замена воздушного фильтра. Желательно делать это одновременно с заменой масла, а после долгой езды по запыленной местности, проверяйте его состояние и при необходимости- меняйте.
Есть и другие проблемы, но они не являются системными, а больше относятся к неграмотной эксплуатации и обслуживанию автомобиля, поэтому говорить о них не будем!
Двигатель JLH-3G15TD обладает достаточно надежной «механикой» турбокомпрессора, но страдает от чувствительной «нервной системы» управления склонной к относительно быстрому износу и проблем с картерными газами. Большинство отказов системы наддува предотвращается своевременной диагностикой, нормальным уровнем масла и установкой дополнительного фильтра маслоуловителя. В таком случае ходимость системы наддува будет равна ходимости самого мотора, а это около 250 000- 300 000 км.
Точную причину покажет диагностика турбокомпрессора — по ней видно, что именно изношено.
