В чем разница между турбокомпрессорами на роторном и поршневом двигателе
Как я уже неоднократно говорил, наш канал не рассчитан на широкую аудиторию. Мы не гонимся за большим количеством подписчиков и уж тем более не ставим целью заработок на них. Все мы, и я в частности, — фанаты своего дела. Мы любим то, чем занимаемся, делаем это хорошо и хотим быть полезными. Именно поэтому мы делимся порой специфичной и не самой популярной, но действительно нужной информацией.
Впереди будет еще много тем, о которых почти никто не пишет, но которые способны сильно облегчить жизнь при решении проблем с наддувом и не только. Этот материал я хочу посвятить, возможно, не самой актуальной, но интересной для определенного круга людей теме!
Лет 15–20 назад, когда ещё были популярны двигатели Mazda RX-7, мы, особо не вникая в их специфику, переделали немало турбин с этих моторов. На мой взгляд, они были революционными, но имели недостатки, которые в итоге их и погубили.
Один нагнетатель — два характера

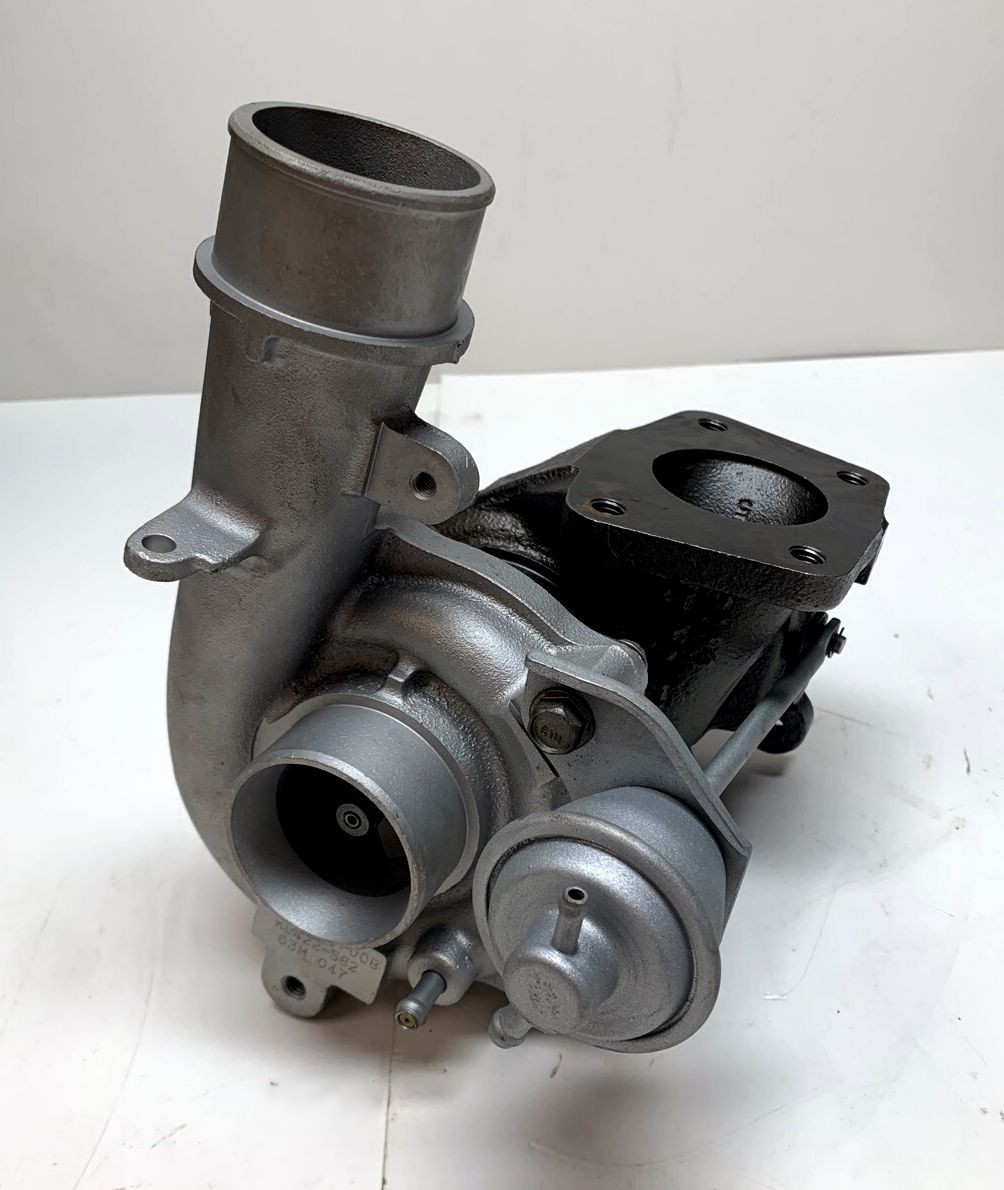

Турбокомпрессор — это, пожалуй, самый эффективный способ снять больше мощности с единицы объема двигателя. Сама по себе корпуса турбин универсальны: они использует энергию выхлопных газов для нагнетания воздуха в цилиндры. Однако, когда речь заходит о выборе турбины для классического поршневого мотора (ДВС) и для экзотического роторно-поршневого двигателя (РПД, двигатель Ванкеля), инженеры сталкиваются с принципиально разными задачами.
Разница кроется не в самой турбине как в устройстве, а в термодинамике, характере выхлопа и физике работы этих двух типов моторов.
1. Термодинамика и температура выхлопа, как главный камень преткновения
Это первое и самое важное различие.

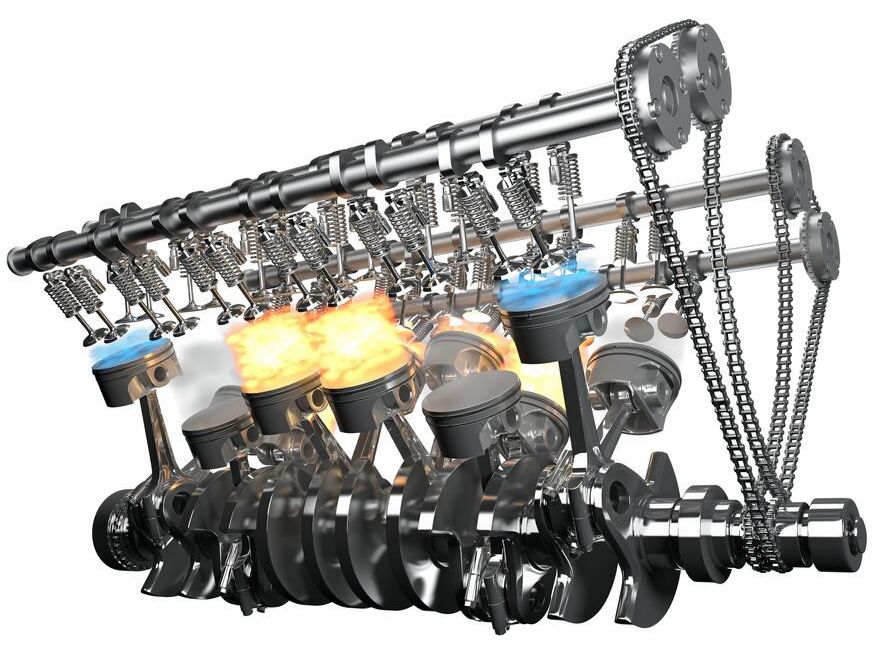

Поршневой двигатель
В классическом ДВС сгорание происходит в камере над поршнем, которая относительно компактна, но процесс сгорания длится определенное время такта рабочего хода. Часть тепла уходит в стенки цилиндров и систему охлаждения. Температура выхлопных газов (EGT) у турбированных поршневых моторов обычно колеблется в диапазоне 750–950 °C.

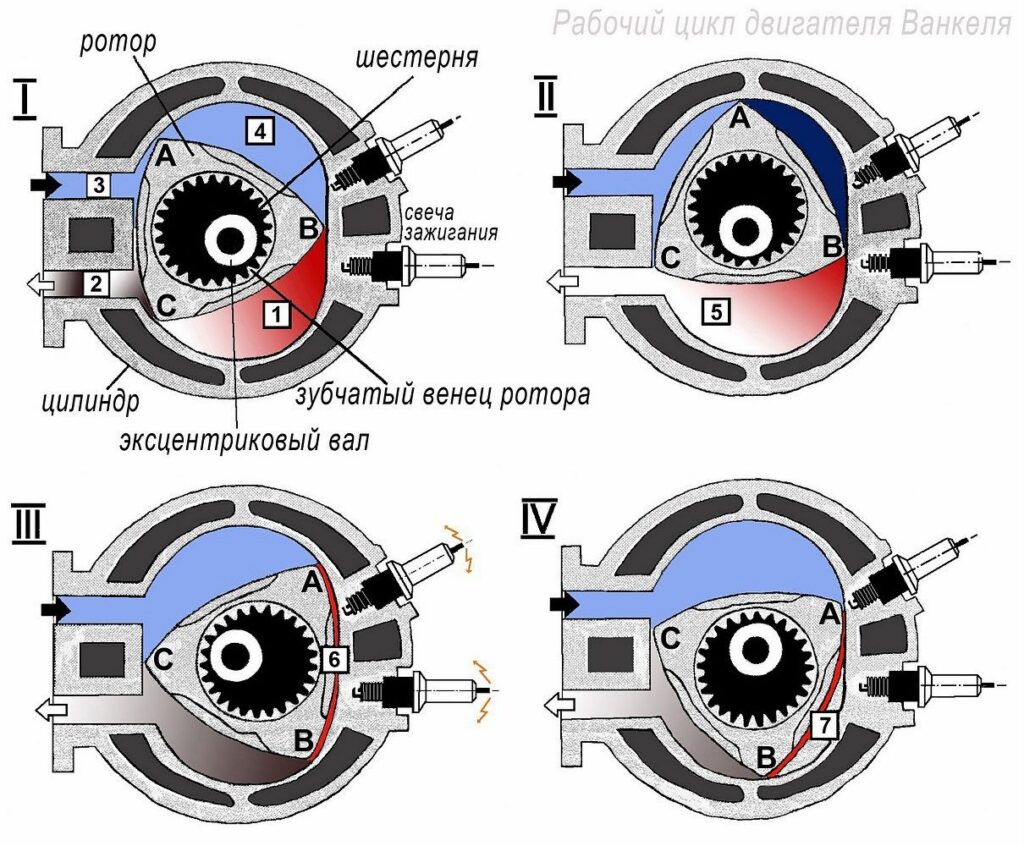

Роторный двигатель
двигатель Ванкеля известен своей «горячей» натурой. Камера сгорания здесь имеет серповидную форму, вытянутую вдоль корпуса, и постоянно «перетекает» по кругу. Из-за большой площади поверхности камеры относительно объема и длительного такта сгорания, роторный мотор выбрасывает в выпуск значительно больше тепла.Температура выхлопа у РПД может достигать 1000–1100 °C, а при бедной смеси или позднем зажигании — еще выше.
Что это значит для турбины:Турбина для роторного мотора должна быть изготовлена из более жаропрочных сплавов (часто с высоким содержанием никеля, как в авиации). Если поставить на роторный мотор обычную «чугунную» турбину от поршневого собрата, она быстро прогорит или треснет корпус.
2. Пульсация потока. Кувалда против пульверизатора
Поршневой двигательВыхлоп здесь строго импульсный. Газ вырывается из цилиндра только в момент открытия выпускного клапана. В 4-цилиндровом моторе эти импульсы разделены паузами (интервалы между тактами). Турбина работает в условиях вибрационной пульсации. Инженеры даже специально настраивают длину выпускного коллектора (равнодлинный коллектор), чтобы синхронизировать эти импульсы и бить по крыльчатке турбины ровной очередью.
Роторный двигательРотор вращается плавно, без возвратно-поступательных движений. Выпускное окно открывается и закрывается гранями ротора. Хотя выхлоп в РПД тоже имеет некоторую пульсацию, она сглажена. Поток газов здесь более непрерывный и мощный, похожий на струю из брандспойта, но с характерными «захлебами» из-за перекрытия фаз, когда впускное и выпускное окна открыты одновременно.
Что это значит для турбины:Турбина на поршневом моторе должна быть рассчитана на ударные волны. На роторном — на постоянный мощный тепловой поток.
3. Отношение к детонации и настройка угла зажигания
Турбина сжимает воздух, повышая давление и температуру в камере сгорания. Это повышает риск детонации (взрывного сгорания смеси).
Поршневой двигатель:Детонация здесь — враг номер один, она ломает поршни и кольца. При установке турбины инженеры вынуждены уменьшать степень сжатия или заливать мотор топливом для охлаждения смеси.
Роторный двигатель:РПД крайне чувствителен к детонации. Если в поршневом моторе детонация оставляет вмятины на поршне, то в роторном она мгновенно срезает уплотнительные элементы (апексы) на вершинах ротора. Это означает мгновенную потерю компрессии и капитальный ремонт.Поэтому при турбировании роторного двигателя настройка блока управления (ЭБУ) должна быть филигранной. Малейшая ошибка в смеси или углу опережения зажигания — и апексы испаряются. Турбина на роторном ДВС требует гораздо более богатой смеси (AFR около 10.5–11.0) именно для охлаждения, чем поршневой мотор.
4. Конструкция выпускного коллектора

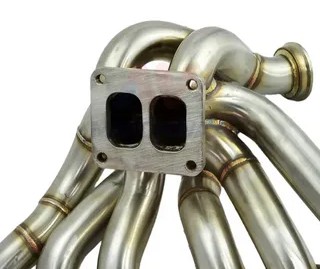

Из-за разницы в тепле и геометрии различаются и «пауки» (коллекторы).
• На поршневом
Обычно тонкостенные стальные трубы, сваренные в виде «паука» или «улитки», часто с использованием технологии «твин-скролл» (двойная горячая улитка турбины), чтобы разделить потоки от разных цилиндров.
• На роторном
Коллектор, как правило, короткий и толстостенный. Часто используется нержавеющая сталь или даже инконель, чтобы выдержать дикие температуры и не треснуть от теплового расширения. Геометрия проще: два выхлопных окна (на 2-роторном моторе) часто сводятся в один короткий канал прямо к фланцу турбины, чтобы минимизировать потерю в скорости отклика турбины.
5. Выбор характеристик турбины (A/R и размер колес)
Для поршневого мотора:Подбор турбины — это поиск баланса между быстрым спулом (откликом на педаль газа) и максимальной мощностью. Небольшая турбина быстро раскручивается на низах, но душит мотор на верхах. Большая — наоборот («турбояма»).
Для роторного мотора:Роторный двигатель имеет меньший крутящий момент на низких оборотах, он больше заточен на высокие обороты и обладает огромным объемом выхлопных газов относительно своего литража.Поэтому на РПД ставят турбины, которые на поршневом моторе аналогичного объема показались бы огромными. Например, тюнингованный 1.3-литровый ротор Mazda 13B может работать с турбиной, которая по размеру больше подходит для 3.0-литрового поршневого V6.Спул (задержка наддува) на роторе наступает позже, зато на высоких оборотах турбина работает очень эффективно, не испытывая недостатка в потоке выхлопных газов.
Резюме
Если говорить упрощенно, то:
1. Турбина для поршневого двигателя — это инструмент повышения эффективности, работающий в условиях умеренных температур и резких пульсаций. Он требует борьбы с детонацией на поршнях.
2. Турбина для роторного двигателя — это устройство для выживания в аду. Она должна выдерживать температуры доменной печи, работать с ровным, но обжигающим потоком газа и защищать хрупкую систему апексов от детонации.
Именно поэтому турбированные роторные моторы (как на культовой Mazda RX-7) славятся как феноменальной удельной мощностью, так и крайне сложным характером и требовательностью к обслуживанию. Турбина там — не просто дополнение, а сложнейший элемент выживания мотора.
