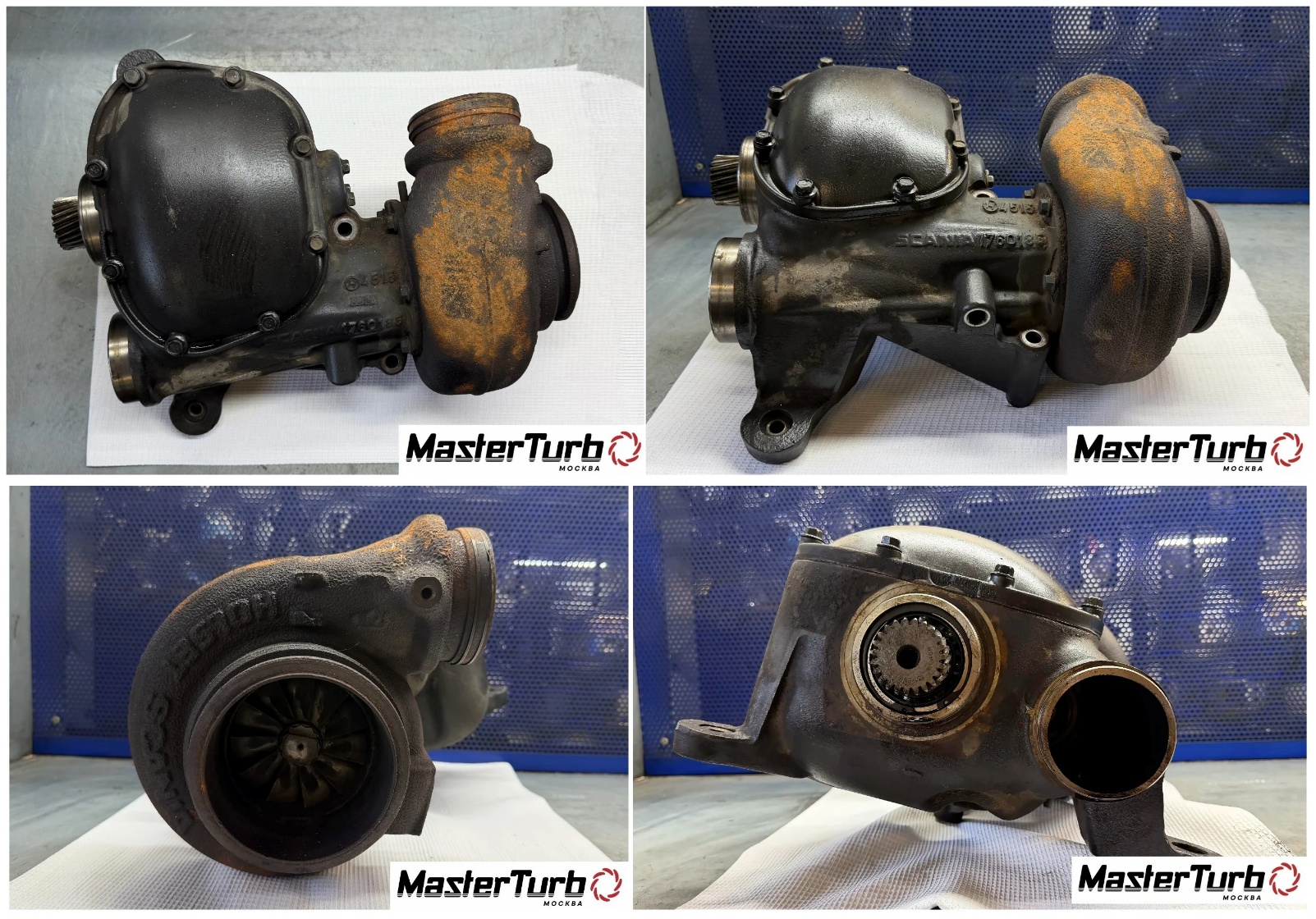

Ремонт турбокомпаунда (turbo-compound). Устройство и назначение.
С того момента, как мы восстановили свой первый турбокомпаунд, прошло, наверное, лет пятнадцать, а других компаний, которые занимаются этим, так и не появилось. И дело, конечно, не в том, что мы настолько умные и крутые (хотя это, конечно, так), что наш подвиг не способна повторить ни одна корпорация. А всё дело в том, что этих устройств достаточно мало, сам по себе ремонт очень сложный и занимает много времени, и по этой причине построить некую бизнес-модель, где ты способен зарабатывать на чём-то подобном, — невозможно. Открою «тайну», почему мы это иногда делаем. Да всё дело в том, что у нас есть пара пытливых инженеров, которым просто интересно делать нестандартные вещи в свободное от основной деятельности время. Собственно, вот и весь секрет. Да и восстановили мы за всё время всего несколько десятков этих устройств. Ну и слава богу.
Теперь немного теории и не только.
Турбокомпаунд (turbo-compound) — это технология рекуперации энергии отработавших газов, позволяющая повысить эффективность двигателя внутреннего сгорания за счёт возврата части кинетической энергии выхлопных газов в полезную работу. В отличие от обычного турбонаддува, где турбина вращает компрессор, в турбокомпаунде дополнительная силовая турбина передаёт крутящий момент напрямую на коленчатый вал двигателя. Эта технология известна с середины XX века, когда она применялась в авиационных поршневых двигателях, а сегодня нашла применение в тяжёлых грузовиках и промышленных дизельных установках.
Назначение турбокомпаунда
Основное назначение турбокомпаунда — повышение топливной экономичности и прирост мощности за счёт более полного использования энергии выхлопных газов.
В обычном турбодвигателе после вращения колеса турбокомпрессора выхлопные газы покидают систему, унося с собой значительную долю энергии. Турбокомпаунд позволяет «добрать» эту энергию: силовая турбина, установленная после основного турбокомпрессора, преобразует остаточное давление и температуру газов в механическую работу, которая передаётся на коленвал.
По данным исследований, механический турбокомпаунд способен преобразовать в среднем 11,4% дополнительной энергии выхлопа, что даёт прирост мощности до 1,2% и улучшение удельного расхода топлива примерно на 1,9%. В реальной эксплуатации грузового автопоезда экономия топлива составляет 2–3 литра дизтоплива на 100 км, а в сочетании с другими технологиями (аэродинамика, «умный» круиз-контроль и т.д.) — до 7–10%.
Устройство турбокомпаунда
Типовая система турбокомпаунда включает несколько ключевых элементов:
1. Основной турбокомпрессор — традиционный агрегат наддува, состоящий из центробежного компрессора и турбины, соединённых общим валом. Он обеспечивает наддув воздуха во впускной коллектор.
2. Силовая (дополнительная) турбина — устанавливается в выпускной системе после основного турбокомпрессора. Именно она утилизирует остаточную энергию выхлопных газов и передаёт её на коленчатый вал.
3. Редуктор (понижающая передача) — поскольку силовая турбина вращается со скоростью 50 000–55 000 об/мин, а коленвал двигателя значительно с меньшими оборотами, для согласования частот применяется многоступенчатая система шестерён.
4. Гидромуфта — компенсирует постоянные изменения оборотов двигателя, обеспечивая плавную передачу крутящего момента от турбины к редуктору.
Существует также электрический турбокомпаунд, где силовая турбина соединена с электрогенератором. Выработанная электроэнергия передаётся на электромотор, который добавляет мощность к коленвалу, но это уже современные модели и к нам они пока не попадали. Такая схема позволяет гибко управлять режимами работы и проще интегрируется в гибридные силовые установки.
Принцип работы
Работа турбокомпаунда основана на последовательном использовании выхлопных газов в двух турбинах:
1. Выхлопные газы из цилиндров поступают в турбину основного турбокомпрессора, где вращают колесо компрессора, обеспечивая наддув.
2. После первой турбины газы сохраняют значительное давление и температуру. Они направляются в силовую турбину турбокомпаунда, где происходит дополнительное использование энергии выхлопных газов.
3. Механическая энергия, полученная силовой турбиной, через редуктор и гидромуфту передаётся на коленчатый вал, увеличивая полезную мощность двигателя без дополнительного расхода топлива.
Таким образом, турбокомпаунд работает как «вторая ступень» рекуперации энергии выхлопа, повышая общий КПД силовой установки.
Виды турбокомпаундных систем
Ремонт и обслуживание
Ремонт турбокомпаунда — сложная и дорогостоящая процедура, требующая специализированного оборудования и квалификации. Система включает не только саму турбину, но и прецизионный редуктор, гидромуфту и систему управления, что увеличивает количество потенциальных точек отказа.
Типовые неисправности
В процессе дефектовки турбокомпаунда можно выделить:
• износ опорных шеек вала и подшипников скольжения;
• повреждение крыльчаток турбины и компрессора;
• попадание масла из турбокомпрессора во впускной коллектор;
• нарушение балансировки ротора (по разным причинам);
• износ шестерён редуктора и элементов гидромуфты.
• Износ динамических и статических уплотнителей.
Этапы ремонта
1. Диагностика — компьютерная и визуальная, включая проверку люфтов ротора и осмотр на предмет подтеков масла.
2. Демонтаж — снятие турбокомпаунда с двигателя, очистка маслопроводов.
3. Разборка и дефектовка — оценка состояния всех компонентов, измерение биения вала, проверка шестерён, подшипников и т.д.
4. Восстановление — замена изношенных деталей, правка вала, балансировка ротора, восстановление резьбовых отверстий и другой комплекс токарно-фрезерных работ необходимый в индивидуальных случаях.
5. Сборка и балансировка — динамическая балансировка ротора и колеса компрессора.
6. Установка и испытания — монтаж на двигатель, проверка герметичности, контроль давления наддува.
Стоимость
Ремонт турбокомпаунда обходится значительно дороже, чем обычной турбины. Для ориентира: сама опция турбокомпаунда при заказе нового грузовика стоит около 5000 евро (более 400 000 рублей). Ремонт силовой турбины с редуктором может достигать 50–70% от стоимости нового узла. В некоторых случаях владельцы грузовиков предпочитают удалить систему турбокомпаунда, установив заглушку и обычную турбину, если ремонт признаётся нерентабельным.
Мы ремонтируем значительно дешевле, но не всегда беремся за эту работу, а только когда есть свободное время, которого для ремонта этого узла требуется больше, чем для ремонта двигателя внутреннего сгорания.
Заключение
Турбокомпаунд — эффективная, но сложная и дорогостоящая технология повышения КПД двигателя. Она оправдана при интенсивной эксплуатации тяжёлой техники, где экономия топлива окупает первоначальные вложения. Ремонт этой системы у нас возможен, но мы не всегда беремся за эту работу.
