Секрет таинственной причины шума и поломки турбин.
В своей практике мы периодически сталкивались с необъяснимыми проблемами, которые нам не удавалось быстро решить. А в нашем деле чудес не бывает, и все проблемы возникают не по воле высших сил, а по незнанию. Естественно, со временем мы многое изучили в своём деле и являемся экспертами, но даже сейчас остаются подводные камни, которые иногда ставят нас в тупик. И об одном из таких камней сейчас пойдёт речь!
Откуда растут ноги?

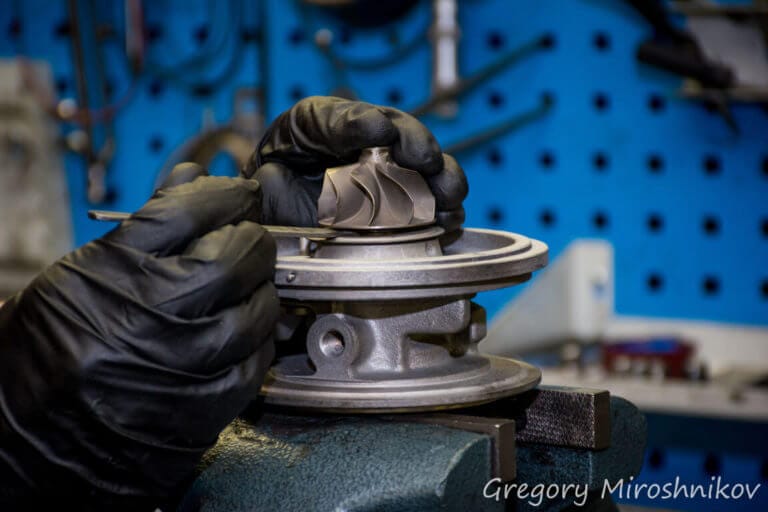

У нас были случаи, когда после восстановления турбокомпрессора через непродолжительное время его эксплуатации появлялся посторонний шум. Мы искали причины и не могли найти. В итоге мы просто устанавливали новую оригинальную турбину, предварительно сделав полную диагностику всего и не найдя ничего по автомобилю. И чудо: через примерно такое же время эксплуатации, как и с нашей турбиной, опять появлялся звук. Конечно, у клиента одна мысль: «Три раза сделали плохо, а потом поставили новую — плохую, оригинальную турбину». Ну что тут скажешь!
Прямо напротив нас расположено НАМИ; для тех, кто не знает, это организация, которая делает «Аурусы». И по воле случая некоторые сотрудники стали нашими клиентами; со временем завязались отношения, благодаря которым мы имеем возможность дружески общаться с научными сотрудниками и инженерами, ну и иногда решать некоторые наши сложные рабочие вопросы. В общем, помогаем друг другу. Собственно, рождение этого материала и стало результатом такого общения.
Теперь о виновнике торжества!
Электрическая эрозия подшипников турбокомпрессоров: гул задолго до люфта
Как все, конечно, знают, турбокомпрессор — один из самых высоконагруженных узлов современного двигателя. Его ротор вращается со скоростью до 200 000 об/мин, зазоры в подшипниках составляют единицы микрометров, а рабочие температуры превышают 900 °C. Отказ турбокомпрессора почти всегда приводит к остановке двигателя и дорогостоящему ремонту. Большинство специалистов связывают выход из строя подшипников турбины с масляным голоданием, перегревом или попаданием абразива. Но существует скрытая причина, которая развивается незаметно и проявляется характерным высокочастотным гулом задолго до появления люфта, — это электрическая эрозия.
Под электрической эрозией понимают разрушение поверхностей подшипников (качения или скольжения) и вала под действием паразитных электрических токов. В отличие от механического износа, эрозия возникает даже при идеальной смазке и правильной балансировке. Её опасность в том, что процесс начинается на микроуровне, но быстро прогрессирует, превращая подшипник в источник вибрации и шума, а затем — в причину заклинивания ротора.
1. Источники электрических токов в турбокомпрессоре
Турбокомпрессор — часть сложной электромеханической системы. Через его вал и корпус могут протекать токи, возникающие по разным причинам.
А. Статическое электричество (трибоэлектрический эффект)
При вращении ротора в потоке воздуха и выпускных газов, при трении лопаток компрессора и турбины о газ, а также при течении масла через узкие зазоры подшипников, на валу накапливается статический заряд. Это особенно актуально для турбокомпрессоров с пластиковыми или композитными элементами, плохо проводящими тепло и электричество. Потенциал вала относительно корпуса может достигать десятков вольт, что достаточно для пробоя тонкой масляной плёнки в подшипнике.
Б. Токи, наведенные от системы зажигания и электрооборудования двигателя
В бензиновых двигателях высоковольтные импульсы зажигания (до 40 кВ) создают мощные электромагнитные поля. Если система заземления двигателя имеет дефекты (окисленные контакты, повреждённые провода массы), часть тока может замыкаться через вал турбокомпрессора. Кроме того, современные двигатели насыщены электроникой, ШИМ-сигналами управления форсунками, актуаторами турбины (например, электрическим приводом вестгейта или изменяемой геометрии) и так далее, и тому подобное. Эти импульсные токи создают высокочастотные наводки.
В. Токи от генератора или стартер-генератора (гибридные системы)
В гибридных силовых установках и системах «мягкого гибрида» стартер-генератор может быть механически связан с коленчатым валом. Да, турбокомпрессор прямо не соединён с коленчатым валом, но вибрации и электрические потенциалы передаются по металлическим трубопроводам и кронштейнам. Асимметрия магнитного поля генератора или работа инвертора создают паразитные токи, стекающие на вал.
Г. Токи от электрических актуаторов турбины
Современные турбокомпрессоры с электронным управлением (электропривод вестгейта, клапан изменения геометрии) имеют электродвигатели и датчики, расположенные в непосредственной близости от корпуса. При неисправности экранирования или изоляции этих цепей токи утечки могут попадать на вал сквозь тонкую масляную плёнку.

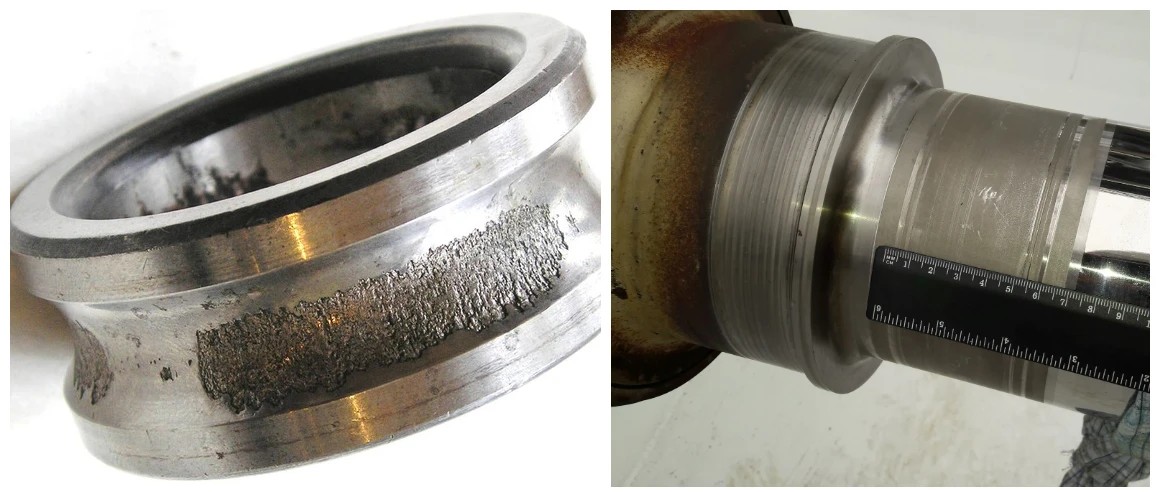

2. Физика повреждения: как всё происходит. От микроразряда до «стиральной доски»
Подшипники турбокомпрессора работают в режиме гидродинамической смазки. Масляная плёнка между шейкой вала и подшипником (или между телами качения и кольцами) служит диэлектриком. Когда разность потенциалов между валом и корпусом превышает пробивное напряжение этой плёнки (обычно 5–30 В), возникает разряд, сопровождаемый искрой.
Теперь подробнее — в зависимости от вида подшипников.
А. Подшипники скольжения (плавающие втулки)
В турбокомпрессорах чаще всего используются подшипники скольжения- плавающие втулки. Масляная плёнка разделяет вал и втулку, а также втулку и корпус. При пробое искра возникает в точке минимального зазора — обычно на нагруженной стороне. Локальная температура в канале разряда достигает нескольких тысяч градусов Цельсия, что приводит к оплавлению материала, из которого изготовлена втулка (чаще всего бронзы). На поверхности образуются микроскопические кратеры. При многократных разрядах (миллионы за час) поверхность покрывается характерным рифлением — чередующимися канавками и выступами, напоминающими стиральную доску. Это рифление нарушает гидродинамический клин, ухудшает несущую способность подшипника и вызывает высокочастотную вибрацию. Визуально это похоже на абразивный износ, но таковым не является. В итоге, по мере прогрессирования, увеличивается люфт ротора, масляный клин перестаёт работать, нарушается балансировка ротора, и турбокомпрессор полностью выходит из строя!
Б. Подшипники качения (шариковые, роликовые)
В некоторых моделях турбокомпрессоров для более быстрого спула применяются шарикоподшипники, часто гибридные (стальные кольца, керамические шарики). Электрический пробой происходит в зоне контакта шарика с кольцом, где толщина смазки минимальна. Образуются питтинги, которые затем разрастаются в бороздки. Керамические шарики не проводят ток, поэтому при их использовании пробой возможен только через кольца и смазку, но всё равно может возникать эрозия дорожек качения.
3. Почему гул появляется раньше люфта?
Ключевая особенность электрической эрозии — поверхностный характер разрушения на ранней стадии. Электрические разряды удаляют микроскопические объёмы металла, не изменяя макроскопическую геометрию подшипника. Зазоры остаются в пределах допуска, радиальный люфт не ощущается, балансировка не нарушается.
Однако эродированная поверхность перестаёт быть гладкой. При вращении ротора тела качения или шейки вала проходят по неровностям, возбуждая высокочастотные колебания. Частоты этих колебаний лежат в диапазоне от 1 до 20 кГц и выше, что человеческое ухо воспринимает как гул, жужжание или свист. Частота гула может совпадать либо с частотой вращения ротора, умноженной на число тел качения (для подшипников качения), либо с собственной частотой масляного клина (для подшипников скольжения). В отличие от механического дисбаланса, который даёт низкочастотную вибрацию (обычно 10–200 Гц), гул от эрозии имеет высокую тональность и легко различим на слух или с помощью ультразвукового датчика.
Таким образом, гул — это акустический маркер, который появляется на самой ранней стадии электрической эрозии, когда подшипник ещё геометрически цел, но уже повреждён на микроуровне. Если не принять меры, процесс прогрессирует: увеличивается амплитуда вибрации, растёт температура, ускоряется механический износ, и через несколько сотен часов появляется заметный люфт, после чего разрушение становится лавинообразным.
4. Диагностика: как выявить эрозию на стадии гула
Современные методы технической диагностики позволяют обнаружить электрическую эрозию задолго до того, как она приведёт к отказу.
А. Виброакустический анализ
Использование пьезоэлектрических акселерометров с полосой до 25 кГц позволяет записать спектр вибрации корпуса турбокомпрессора. Для эрозии характерно появление высокочастотного «шумового» спектра с пиками на зубцовых частотах подшипников (например, BPFO, BPFI, BSF для подшипников качения). Метод огибающей (Envelope Analysis) выделяет модуляцию, вызванную прохождением тел качения по повреждённым участкам.
Б. Ультразвуковая диагностика
Контактные ультразвуковые датчики (40 кГц) улавливают энергию акустической эмиссии от микроразрядов и трения. Даже единичные разряды создают характерные щелчки, которые можно зафиксировать. Важно проводить измерения на работающем двигателе, так как при остановке токи исчезают.
В. Анализ масла
В моторном масле, смазывающем турбокомпрессор, можно обнаружить микроскопические оплавленные сферические частицы металла (следствие искровой эрозии) и повышенное содержание меди, олова, свинца (если втулки баббитовые). Диэлектрическая прочность масла также может снижаться из-за накопления полярных продуктов окисления, что облегчает пробой.
Г. Измерение электрических параметров
На специализированных стендах можно измерить напряжение «вал — корпус» с помощью скользящего контакта. Если оно превышает 0,3–0,5 В, высока вероятность эрозии. Также полезно проверить целостность цепи заземления корпуса турбины и двигателя.
5. Защита и профилактика
Полностью устранить источники паразитных токов сложно, поэтому применяют комбинированный подход.
А. Заземление и отвод тока
На промышленных турбокомпрессорах применяют заземляющие щётки на валу ротора, отводящие ток на корпус. В автомобильных турбинах установка щёток затруднена, но можно улучшить заземление корпуса турбокомпрессора на блок цилиндров и на кузов. Проверка всех «массовых» соединений — первый шаг.
Б. Изоляция подшипников
Для подшипников скольжения используют вкладыши с изолирующим покрытием (например, оксид алюминия, нанесённый плазменным напылением). Для шарикоподшипников — гибридные подшипники, где керамические шарики разрывают электрическую цепь. Однако в турбокомпрессорах с плавающими втулками изоляция сложна из-за малых размеров.
В. Применение антистатических присадок и токопроводящих смазок
В масло можно добавлять антистатические присадки, повышающие электропроводность смазки. Тогда заряд стекает через масло, а не за счёт искрового пробоя. Однако нужно следить за совместимостью с двигателем.
Г. Устранение источников высокочастотных наводок
Экранирование проводов системы зажигания, правильная прокладка жгутов, установка фильтров на цепи управления актуаторами турбины.
Д. Контроль режимов работы
Следует избегать длительной работы на холостом ходу с низким давлением масла (плёнка тоньше, риск пробоя выше), использовать качественное масло, рекомендованное производителем.
Заключение
Я считаю, что электрическая эрозия подшипников турбокомпрессора — реальная и недооценённая проблема, которая требует внимания и мер по её устранению. То, о чём я рассказал, разумеется, касается не только автомобильных турбокомпрессоров, но и абсолютно любых, установленных на двигателях внутреннего сгорания любого объёма и мощности.Да, я понимаю, что мало кто будет вникать так глубоко в диагностику автомобиля, но если дело касается дорогостоящего и редкого оборудования, например, генераторов высокой мощности или судовых двигателей, то, безусловно, игра стоит свеч!
P.S. Если турбина «загудела» — это не просто звук, а, возможно, электрическая эрозия, которая уже начала свою разрушительную работу.
